Zgodność konstrukcyjna i termiczna: Integracja odlewanych szyn kotwiących w wysokowydajnych fasadach ceramicznych

I. Zakotwiczenie wydajności w nowoczesnych fasadach

Fasada nowoczesnego budynku to zaawansowany technicznie system zaprojektowany do zarządzania pogodą, energią i bezpieczeństwem. Na styku konstrukcji betonowej z okładziną zewnętrzną znajduje się tzw Odlewane w kanałach kotwiących — krytyczny element odpowiedzialny za bezpieczne mocowanie dodatkowego systemu nośnego (takiego jak ceramiczny szkielet elewacji). W przypadku dużych firm budowlanych i wyrafinowanych zespołów zakupowych B2B szyna kotwiąca musi spełniać nie tylko wymagania dotyczące obciążenia mechanicznego, ale także coraz bardziej rygorystyczne wymagania dotyczące wydajności cieplnej i odporności ogniowej.

Jiangsu Aozheng Metal Products Co., Ltd. jest wyspecjalizowanym przedsiębiorstwem przemysłowo-handlowym zajmującym się produkcją wysokiej jakości okuć architektonicznych z wykorzystaniem stali nierdzewnej, stopów aluminium i stali węglowej. Wykorzystujemy zaawansowane, zautomatyzowane procesy (cięcie, tłoczenie, spawanie) w celu wyprodukowania niezawodnych rozwiązań kotwiących. Dzięki rocznej produkcji przekraczającej 2000 ton i eksportowi do USA, Europy, Australii i na Bliski Wschód staliśmy się ważnym dostawcą, ściśle współpracującym z wiodącymi światowymi zespołami architektonicznymi, aby zapewnić zgodność materiałową i najwyższe standardy rynkowe.

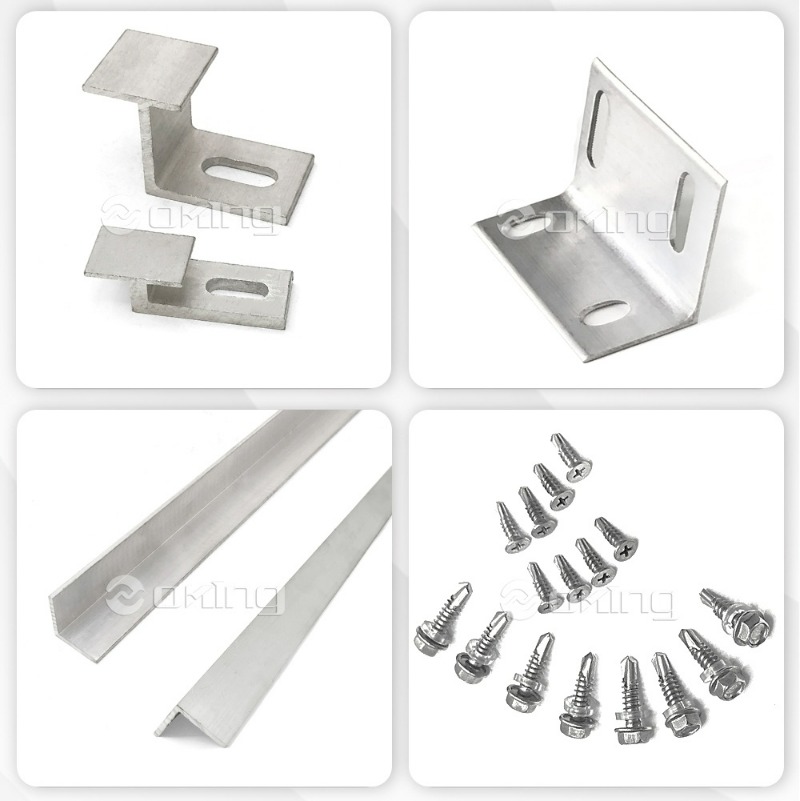

AZCT02 Aluminiowe płytki ceramiczne Wsporniki okładzinowe z kamienia spiekanego

II. Wydajność cieplna: minimalizacja strat ciepła

Nowoczesne przepisy budowlane wymagają, aby cała przegroda minimalizowała przenikanie ciepła, mierzone wartością U. Gdy elementy stalowe i aluminiowe np Odlewane w kanałach kotwiących przenikając przez warstwę izolacji, tworzą mostki termiczne, dzięki czemu ciepło może ominąć izolację. To znacząco wpływa na całość Wydajność cieplna ceramicznego systemu elewacyjnego i może prowadzić do wewnętrznej kondensacji, rozwoju pleśni i znacznych strat energii.

Precyzyjny analiza mostków termicznych kanału kotwiącego jest niezbędne. Inżynierowie wykorzystują modelowanie elementów skończonych (MES) do obliczenia zakresu przepływu ciepła przez element kanału kotwiącego i integrują te dane z ogólnym Obliczanie wartości U dla kotwienia fasad wentylowanych .

A. Rozwiązania i wydajność w zakresie przegród termicznych

Aby złagodzić ten efekt, w wysokowydajnych systemach zastosowano technologię przekładki termicznej umieszczonej pomiędzy metalowym kanałem kotwiącym a wspornikami fasadowymi.

Zastosowanie podkładek termicznych jest niepodlegającym negocjacjom krokiem w kierunku osiągnięcia wysokiego poziomu Wydajność cieplna ceramicznego systemu elewacyjnego w budynkach energooszczędnych.

III. Zgodność z bezpieczeństwem przeciwpożarowym i integralność systemu

W budownictwie wielopiętrowym bezpieczeństwo przeciwpożarowe elewacji jest najważniejsze. Niepalność okładzin ceramicznych musi być wspierana przez równie wytrzymały system kotwienia. The Odlewane w kanałach kotwiących fire resistance rating nie opiera się na samej kotwie, ale na zdolności całego systemu nośnego do utrzymania integralności strukturalnej wbetonowanych kotew fasadowych w warunkach długotrwałego narażenia na ciepło.

A. Wydajność materiału w warunkach pożaru

Wybór materiału kotwiącego ma kluczowe znaczenie dla utrzymania nośności podczas pożaru.

Stal nierdzewna jest rutynowo wybierana zamiast stali węglowej ze względu na lepsze zachowanie właściwości mechanicznych w podwyższonych temperaturach, co zapewnia dłuższą integralność konstrukcyjną wlewanych kotew elewacyjnych, co jest kluczowym wymogiem w zakresie odporności ogniowej.

IV. Zgodność z przepisami w różnych klimatach

Projekt i specyfikacja materiałowa Odlewane w kanałach kotwiących muszą być dostosowane do specyficznych warunków klimatycznych i środowiskowych projektu. Wiąże się to z dostosowaniem wymiarów kotew do zwiększonego obciążenia wiatrem na obszarach przybrzeżnych i wyborem odpowiednich gatunków materiałów pod kątem odporności na korozję.

W przypadku projektów na Bliskim Wschodzie, gdzie dominują wysokie temperatury, główny nacisk na kwestie termiczne przesuwa się na zapobieganie narastaniu ciepła, co wzmacnia zapotrzebowanie na wysoce skuteczne komponenty przekładki termicznej identyfikowane poprzez analizę mostków termicznych kanałów kotwiących. Natomiast w zimnym klimacie priorytetem jest zapobieganie kondensacji i maksymalizacja izolacji, co wymaga głębszych ścian szkieletowych i specjalistycznej integracji bariery paroszczelnej. Należy zagwarantować integralność strukturalną wbetonowanych kotew elewacyjnych przed ruchami termicznymi wywołanymi ekstremalnymi wahaniami temperatur w obu kontekstach.

V. Wniosek: Precyzyjne kotwienie dla zrównoważonego budownictwa

Wybór i integracja Odlewane w kanałach kotwiących mają kluczowe znaczenie dla uzyskania fasady o wysokich parametrach użytkowych. Skrupulatnie uwzględniając wymagania techniczne dotyczące analizy mostków cieplnych kanałów kotwiących i oceny odporności ogniowej szyn kotwowych odlewanych, dostawcy tacy jak Jiangsu Aozheng Metal Products Co., Ltd. dostarczają podstawowe komponenty niezbędne do zapewnienia zgodności. Nasze zaangażowanie w wysokiej jakości stal nierdzewną i zaawansowaną produkcję gwarantuje, że końcowe właściwości termiczne ceramicznego systemu elewacyjnego spełniają rygorystyczne specyfikacje wymagane na rynkach wysokiej klasy na całym świecie.

VI. Często zadawane pytania (FAQ)

P1: W jaki sposób analiza mostków termicznych kanału kotwiącego wpływa na ostateczną specyfikację materiału?

• Odp.: Analiza określa ilościowo utratę energii przez metalową kotwę. Jeżeli obliczona strata jest zbyt wysoka, konieczne jest zastosowanie podkładki zabezpieczającej przed przebiciem termicznym (np. poliamidu) lub przejście na materiały o niższej przewodności, aby zapewnić całkowitą Obliczanie wartości U dla kotwienia fasad wentylowanych spełnia cele regulacyjne.

P2: Jaka jest główna korzyść ze stosowania stali nierdzewnej w celu uzyskania odporności ogniowej odlewanych szyn kotwiących?

• Odp.: Stal nierdzewna zachowuje znacznie wyższy procent swojej mechanicznej granicy plastyczności w podwyższonych temperaturach występujących podczas pożaru (500 stopni Celsjusza lub więcej) w porównaniu ze stalą węglową. To doskonałe zachowanie wytrzymałości jest niezbędne do utrzymania integralności strukturalnej wlewanych kotew elewacyjnych i zapobiegania katastrofalnemu w skutkach zawaleniu się panelu.

P3: Czy obliczenie wartości U dla kotwienia elewacji wentylowanej opiera się wyłącznie na ceowniku kotwiącym?

• Odp.: Nie. Obliczenie wartości U dla kotwienia fasady wentylowanej musi uwzględniać złożony efekt szyny kotwiącej, wsporników fasady, ciągłej warstwy izolacyjnej i szczeliny powietrznej. Sam kanał kotwiący jest obliczany jako punktowy mostek termiczny (współczynnik Chi) i włączany do ogólnych obliczeń strat ciepła.

P4: W jaki sposób integralność konstrukcyjna wlewanych kotew elewacyjnych wytrzymuje siły sejsmiczne?

• Odp.: Integralność konstrukcji potwierdza się poprzez testy obciążenia dynamicznego, które zapewniają, że szyny kotwiące i ich śruby teowe mogą bezpiecznie przenosić obciążenia sejsmiczne i wiatrowe na konstrukcję betonową bez uszkodzeń. Wysokiej jakości szyny kotwiące zostały zaprojektowane z wewnętrznymi ząbkami, aby przeciwdziałać poślizgowi wzdłużnemu pod wpływem naprężeń dynamicznych.

P5: Dlaczego parametry cieplne ceramicznego systemu elewacyjnego mają kluczowe znaczenie nawet w gorącym klimacie, takim jak Bliski Wschód?

• Odp.: W gorącym klimacie wydajność cieplna ma kluczowe znaczenie dla minimalizacji przyrostu ciepła, co radykalnie zmniejsza energię wymaganą do chłodzenia. Konstrukcja musi także zapobiegać tworzeniu się kondensacji w punkcie rosy po wewnętrznej stronie zestawu ściennego, która może nadal występować z powodu ekstremalnych różnic temperatur pomiędzy klimatyzowanym wnętrzem a gorącą powierzchnią zewnętrzną.
