Zamawianie systemu okładzin elewacyjnych: kluczowe parametry do uwzględnienia w dokumentach zapytania ofertowego

Umieszczenie na krótkiej liście dostawcy systemów okładzin elewacyjnych bez kompletnego zapytania ofertowego jest najdroższym skrótem w procesie zakupu elewacji. W przypadku komercyjnego projektu na wybrzeżu wykonawca porównał trzy niemal identyczne oferty dotyczące wsporników okładzin z kamienia naturalnego i wybrał najniższą cenę; części dostarczono ze stali ocynkowanej zamiast stali nierdzewnej 304 na rysunkach konstrukcyjnych, a plamy rdzy pojawiły się w ciągu sześciu lat. Jiangsu Aozheng Metal Products Co., Ltd., producent wlewanych szyn kotwiących, wsporników okładzinowych, kotew podcinających i akcesoriów do mocowania prefabrykatów betonowych, widzi, że ten schemat powtarza się za każdym razem, gdy w zapytaniu ofertowym pominięto parametry techniczne. W tym artykule zdefiniowano punkty pomiarowe, które należy uwzględnić w zapytaniu ofertowym każdego systemu okładzin elewacyjnych, od wartości obciążenia i gatunków materiałów po tolerancje regulacji i wymagania dotyczące dokumentacji.

Zapytanie ofertowe przekształca wymagania projektu w obowiązki dostawcy

Zapytanie ofertowe to podstawa umowy technicznej dotyczącej pakietu okładzin. Każdy parametr, który pominiesz, jest decyzją, którą podejmie za Ciebie dostawca, zazwyczaj zmierzającą do obniżenia kosztów produkcji.

Działy produkcyjne mogą produkować tylko to, co określa dokument oferty. Jeżeli w zapytaniu ofertowym nie określono gatunku stali nierdzewnej, dostawca wyceni gatunek, który wygra zamówienie, a nie gatunek wymagany w budynku. Ta sama logika dotyczy geometrii zamków, grubości powłoki, raportów z testów i opakowania.

• Obciążenia konstrukcyjne i wymagane nośności
• Rodzaj materiału i system ochrony powierzchni
• Geometria, zakres regulacji i wymiary interfejsu
• Stan podłoża i sposób montażu
• Obowiązki dotyczące dokumentacji, testowania i identyfikowalności

Parametry konstrukcyjne i obciążeniowe

Wartości obciążenia należy zapisać jako liczby z jednostkami, a nie jako opisy jakościowe, takie jak ciężki lub standardowy. W zapytaniu ofertowym należy określić, o jaką nośność ma się ubiegać: wytrzymałość charakterystyczną lub nośność obliczeniową oraz przy jakim współczynniku bezpieczeństwa.

Obciążenie własne obejmuje cały ciężar panelu, ciężar własny wspornika i wszelkie warstwy izolacji za okładziną. Obciążenie wiatrem, które często jest głównym obciążeniem fasad wieżowców, należy podawać jako ciśnienie lub ssanie w kilopaskalach dla każdej strefy fasady. Wymagania dotyczące ruchu sejsmicznego i termicznego decydują o tym, czy system nośny wymaga otworów szczelinowych, czy połączeń przesuwnych. Granice ugięcia, często wyrażane jako ułamek rozpiętości, np. L/200, chronią geometrię złącza panelu.

Regulowany wspornik kątowy L ze stali nierdzewnej do systemów okładzinowych Precyzyjnie zaprojektowany, regulowany w 3 osiach wspornik do fasad wentylowanych, dostępny w stali AISI 304 lub 316L, o nośności do 12 kN, kompensuje nierówności podłoża i ruchy termiczne. Zobacz produkt →

Klasa materiału i ochrona powierzchni

Klasa materiału jest zobowiązaniem dotyczącym trwałości. Odłożenie tej decyzji na etap zapytania ofertowego niemal gwarantuje substytucję, ponieważ presja cenowa popycha dostawcę w kierunku najtańszego stopu lub powłoki, która nadal spełnia słowa pisane.

Gatunki stali nierdzewnej 304 i 316 to dwa najczęściej wybierane wsporniki okładzin elewacyjnych i szyny kotwiące. Klasa 316 dodaje molibden, co poprawia odporność na chlorki i czyni go domyślnym rozwiązaniem dla środowisk przybrzeżnych i odladzających. Stal ocynkowana ogniowo (HDG) zwykle posiada powłokę cynkową o grubości od 70 do 85 mikrometrów i nadaje się do projektów przemysłowych lub o niskiej wilgotności w głębi lądu. Części ocynkowane galwanicznie przeznaczone są głównie do zastosowań wewnętrznych lub czasowo chronionych i szybko rdzewieją w cyklach wilgotności elewacji.

Przed złożeniem koperty należy sprawdzić dobór materiału w odniesieniu do strefy narażenia. Praktyczny przewodnik dotyczący wyboru wsporników okładzinowych ze stali nierdzewnej przekłada warunki ekspozycji na decyzje dotyczące oceny i kontrole obciążenia.

Geometria, zakres regulacji i wymiary interfejsu

Geometria decyduje o tym, czy wspornik w ogóle da się zamontować. Zakres regulacji decyduje o możliwości dopasowania na miejscu.

Grubość panelu kontroluje szerokość szczeliny lub głębokość nacięcia podpory. Panele z kamienia naturalnego od 20 do 30 milimetrów, płytki ceramiczne od 10 do 18 milimetrów i aluminiowe panele kompozytowe od 3 do 6 milimetrów wymagają innego zakresu chwytu. W zapytaniu ofertowym należy również podać długość ramienia wspornika, rozstaw szczelin i kompatybilność części gwintowanych z wybranym kanałem kotwiącym lub śrubą T. Położenia wbetonowania nigdy nie są idealne, dlatego należy określić wymagany zakres regulacji zarówno w osi pionowej, jak i poziomej w milimetrach i sprawdzić, czy wspornik zapewnia to poprzez otwory szczelinowe lub wkładki gwintowane.

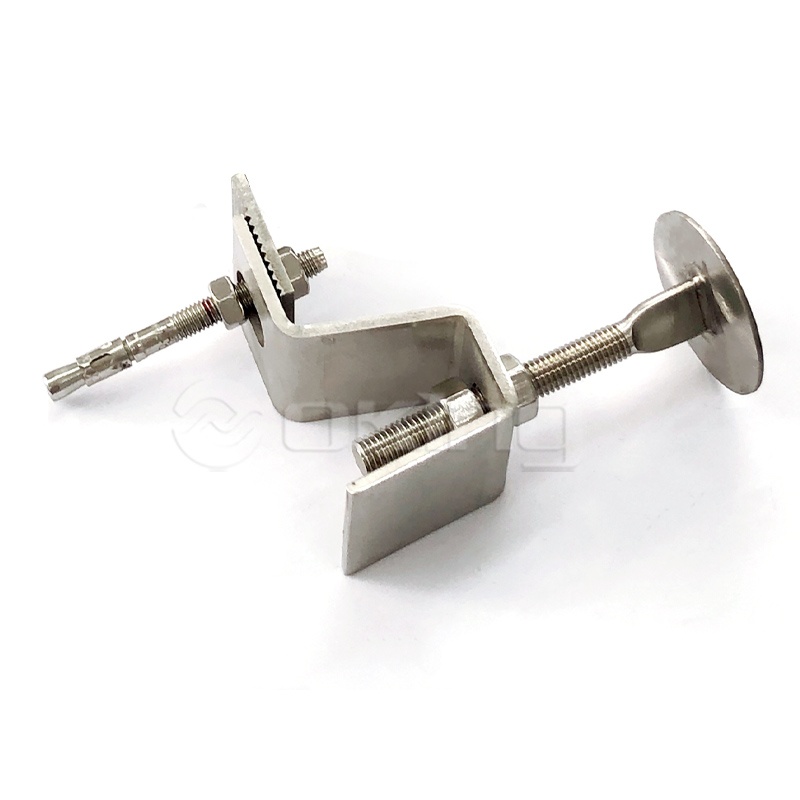

Kotwa Z ze stali nierdzewnej do systemów kamiennych ścian osłonowych Blokujące wsporniki w kształcie litery Z zapewniają bezpieczne mocowanie okładzin kamiennych i płytek, wytrzymując obciążenia wiatrem i siły sejsmiczne. Nadaje się do nierównych podłoży wymagających regulacji pola. Zobacz produkt →

Stan podłoża i metoda instalacji

Systemy mocowania wbetonowane i wklejane odpowiadają na różne pytania konstrukcyjne. Zapytanie ofertowe musi określać, jaki system zakłada projekt, ponieważ zastąpienie jednego innym zmienia zachowanie obciążenia, odległości od krawędzi i kolejność instalacji.

Odlewane szyny kotwiące są osadzane w betonie przed wylaniem i są preferowanym rozwiązaniem w przypadku ciężkich fasad z kamienia, terakoty i prefabrykatów betonowych. Po zamontowaniu elementy rozporowe, podcięcia i kotwy chemiczne dodawane są później; W przypadku spękanego betonu i obszarów narażonych na wstrząsy sejsmiczne najczęściej wybiera się kotwy podcięte. W zapytaniu ofertowym należy podać klasę wytrzymałości betonu, na przykład C25/30, grubość elementu, odległość od krawędzi i odstępy oraz wymaganą kategorię właściwości użytkowych dla betonu spękanego i niezarysowanego.

• Gatunek betonu i minimalna grubość elementu
• Odległość od krawędzi i rozstaw kotew
• Klasyfikacja betonu spękanego i niezarysowanego
• Metoda wiercenia i dozwolony sprzęt
• Kategoria odporności ogniowej lub sejsmicznej

Cynkowana ogniowo szyna kotwiąca do wbetonowania Kanał wpuszczany do ciężkich fasad, dostępny w profilach walcowanych na gorąco i na zimno, o różnych rozmiarach i nośnościach. Nadaje się do spękanego betonu i obszarów sejsmicznych, zapewniając regulowane kotwienie. Zobacz produkt →

Wybór kanału zależy od rodzaju profilu, materiału i geometrii zakotwienia. Wskazówki dot jak wybrać szynę kotwiącą do wbetonowania obejmuje różnice między walcowaniem na gorąco a walcowaniem na zimno oraz kryteria wyboru zawarte w zapytaniu ofertowym.

Wymagania dotyczące zgodności, dokumentacji i dostawy

Oferta bez atestów materiałowych i raportów z badań jest ceną, a nie propozycją. W zapytaniu ofertowym należy wymienić dokumenty potwierdzające, że produkt będzie zachowywał się zgodnie z ofertą, a ich dostarczenie będzie warunkiem akceptacji.

Możliwość śledzenia łączy dostarczoną partię z datą produkcji i historią materiału. Bez tego nie można zidentyfikować ani sprawdzić uszkodzonej kotwy, gdy fasada jest nadal użytkowana.

1. Atesty materiałowe dla każdego gatunku użytego w wsporniku lub ceowniku
2. Raport z testu obciążenia lub obliczeń statycznych z określonymi współczynnikami bezpieczeństwa
3. Protokół kontroli wymiarowej potwierdzający podane tolerancje
4. Weryfikacja grubości powłoki lub obróbki powierzchni
5. Pakowanie, znakowanie i Incoterms dla dostaw eksportowych

Kompletne zapytanie ofertowe to najtańszy instrument kontroli jakości projektu elewacji. Przekształca pomysł architektoniczny w wykonalne zobowiązania dostawcy i zapobiega zastępowaniom materiałów i geometrii, które powodują większość uszkodzeń okładzin.

Często zadawane pytania dotyczące zamówień systemów okładzin elewacyjnych

Jakich parametrów najczęściej brakuje w zapytaniach ofertowych dotyczących okładzin elewacyjnych?

Gatunek materiału i tolerancja regulacji to dwa najczęstsze pominięcia. W wielu zapytaniach ofertowych podaje się typ wspornika, ale nie gatunek stali nierdzewnej ani dozwolony zakres regulacji na miejscu, pozostawiając dostawcom swobodę wyceny części, które są tańsze w wykonaniu, zamiast części pasujących do konstrukcji.

Czy w zapytaniu ofertowym należy określić gatunek stali nierdzewnej dla każdego wspornika okładziny?

Każdy zamek wymaga określonej decyzji materiałowej, ale odpowiedzią nie zawsze jest stal nierdzewna. Wsporniki ocynkowane ogniowo mogą być technicznie odpowiednie w suchych warunkach śródlądowych, podczas gdy elewacje przybrzeżne i przemysłowe zwykle wymagają stali nierdzewnej 304 lub 316. W zapytaniu ofertowym należy wyraźnie podać ocenę, aby wszystkie oferty były porównywane na tej samej podstawie.

W jaki sposób kupujący może zweryfikować dane dotyczące ładunku dostarczone przez dostawcę?

Zapytaj o podstawę podanych wartości. Rzetelna odpowiedź na zapytanie ofertowe zawiera raport z testów, notatkę obliczeniową lub normę, według której produkt był testowany, i wyraźnie odróżnia wartości charakterystyczne od wytrzymałości projektowej. Jeśli dostawca nie może przedstawić takiego dowodu, podaną wartość obciążenia należy traktować jako niezweryfikowaną.

Co powinno zawierać zapytanie ofertowe dotyczące wbetonowanych szyn kotwiących?

Typ profilu (walcowany na gorąco lub na zimno), gatunek materiału, długość kanału, szczegóły kotwienia, kompatybilny rozmiar śruby teowej, kierunek obciążenia i odległości od krawędzi, klasa wytrzymałości betonu i ochrona przed korozją. Razem te parametry określają, czy kanał można zainstalować i zakotwić z wytrzymałością oczekiwaną w projekcie.
