AZZ04 Wspornik Omega ze stali nierdzewnej do okładzin i mocowania z kamienia naturalnego

AZZ04 Wsplubnik Omega ze stali nierdzewnej do okładzin i mocowania kamienia naturalnego

Wspornik Omega ze stali nierdzewnej AZZ04 to specjalistyczny element konstrukcyjny zaprojektowany do bezpiecznego kotwienia paneli z kamienia naturalnego w wentylowanych systemach elewacyjnych. Zaprojektowany z Profil w kształcie omega wspornik ten zapewnia solidne połączenie mechaniczne pomiędzy podłożem budynku a okładziną kamienną. Wyprodukowano z ze stali nierdzewnej odpornej na korozję został specjalnie opracowany, aby zarządzać ciężarem własnym ciężkich materiałów kamiennych, jednocześnie równoważąc rozszerzalność cieplną i napór wiatru. Jego geometria pozwala na precyzyjną regulację podczas montażu, zapewniając równe i równe wykończenie zewnętrznych i wewnętrznych ścian kamiennych.

Podstawowe zalety

• Integralność strukturalna: Profil Omega rozkłada naprężenia mechaniczne w punktach mocowania, zmniejszając ryzyko uszkodzenia pod obciążeniem punktowym w zastosowaniach z ciężkim kamieniem.
• Odporność na korozję: Zastosowanie wysokiej jakości stali nierdzewnej gwarantuje, że wspornik pozostanie solidny w środowiskach wilgotnych, przybrzeżnych lub zanieczyszczonych przemysłowo.
• Precyzja instalacji: Konstrukcja umożliwia wieloosiową regulację, dzięki czemu instalatorzy mogą kompensować nierówności podłoża murowego lub betonowego.
• Adaptacja termiczna: System wsporników pozwala na niezależny ruch płyt kamiennych, zapobiegając pęknięciom spowodowanym rozszerzalnością cieplną i kurczeniem się przegród zewnętrznych.

Dane techniczne i funkcje

Podstawowe scenariusze zastosowań

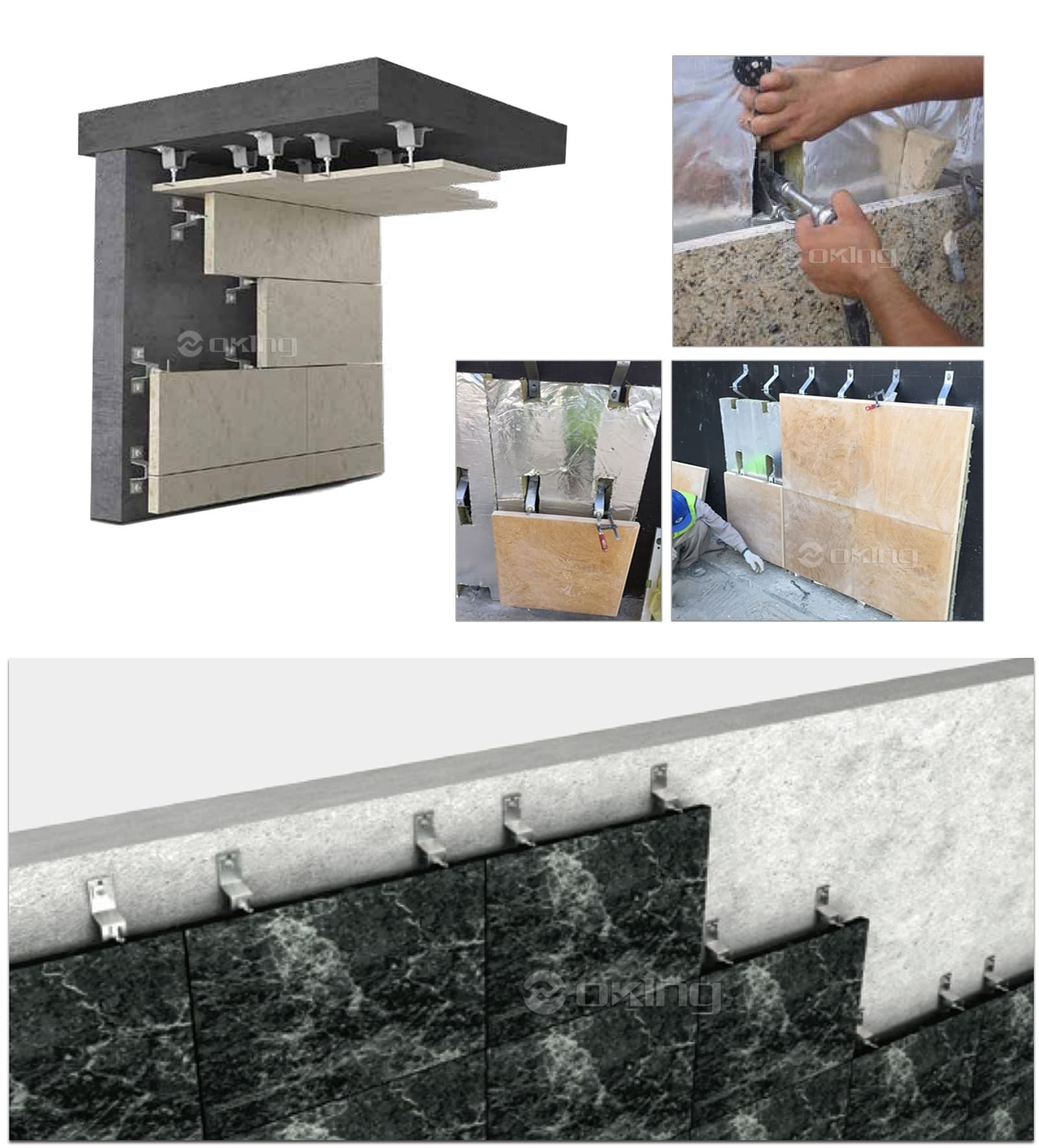

• Wentylowane fasady: Stosowany jako główny element mocujący okładziny granitowe, marmurowe i wapienne w wysokich budynkach komercyjnych i mieszkalnych.
• Ciężka okładzina wewnętrzna: Zabezpieczanie elementów z kamienia dekoracyjnego w holach, na lotniskach i w infrastrukturze publicznej.
• Projekty renowacji: Modernizacja paneli kamiennych na istniejącym murze w celu poprawy estetyki i parametrów termicznych.
• Wzmocnienie mokrej okładziny: Działa jako mechaniczna kotwa zabezpieczająca w połączeniu z tradycyjnymi metodami mocowania zaprawy.

Wskazówki dotyczące instalacji i bezpieczeństwa

Przygotowanie podłoża

Upewnij się, że podłoże betonowe lub murowane jest nośne i wolne od luźnych zanieczyszczeń. Otwory muszą dokładnie odpowiadać średnicy kotwy rozprężne or śruby chemiczne stosowany z uchwytem AZZ04.

Kompatybilność materiałowa

Ze wspornikiem AZZ04 należy używać wyłącznie elementów złącznych ze stali nierdzewnej (śrub, nakrętek i podkładek), aby zapobiec korozja galwaniczna . Mieszanie elementów złącznych ze stali węglowej ze wspornikami ze stali nierdzewnej prowadzi do przyspieszonego utleniania i awarii systemu.

Warunki przechowywania

Przechowuj zamki w suchym środowisku, z dala od bezpośredniego kontaktu z produktami ze stali węglowej lub chemikaliami zawierającymi chlorki. Przechowywanie wsporników w oryginalnym opakowaniu do czasu montażu zapobiega zanieczyszczeniu powierzchni i zadrapaniom, które mogłyby zagrozić trwałości warstwa pasywna stali.

Załaduj uwagę dotyczącą obliczeń

Rozstaw i grubość wsporników AZZ04 musi określić inżynier konstruktor na podstawie specyfikacji ciężar właściwy kamienia, wymagania dotyczące obciążenia wiatrem w danym regionie geograficznym i całkowita wysokość fasady.

AZZ04 System mocowania wsporników Omega do kamienia/ Z Kotwa do podbitek

●Szczegóły techniczne

Kątownik ze stali nierdzewnej 201 304 316 do mocowania okładzin marmurowych
Występy od 45 do 135 mm
Obciążenia do 800N

Nadaje się do połączeń poziomych i pionowych

Grubość kamienia 20-50 mm

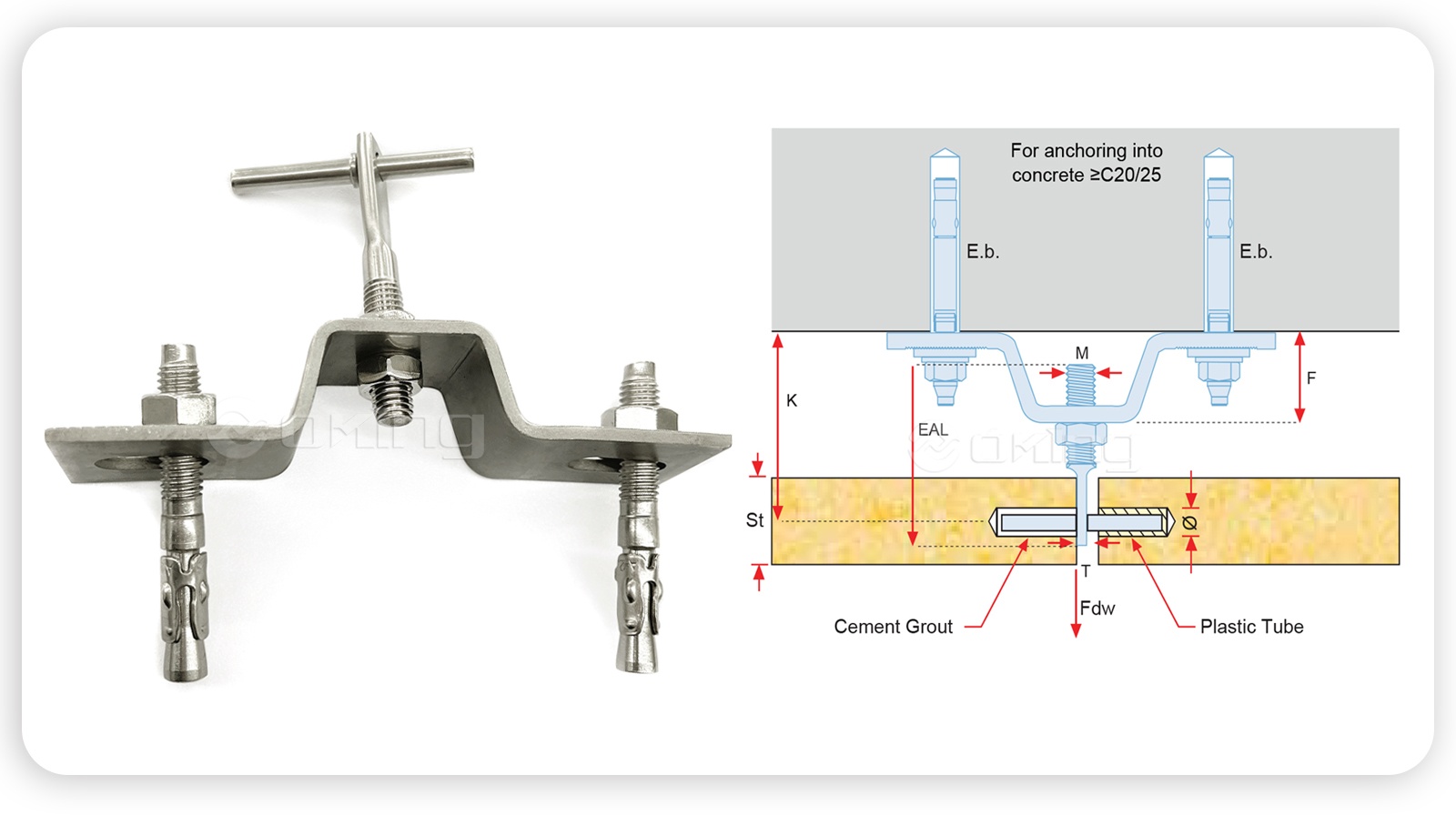

Mocowane do ścian nośnych za pomocą kołków rozporowych i do ceowników za pomocą wkrętów ustalających
Materiał: 1.4571/1.4404/1.4401 (A4/AISI 316) lub 1.4301 (A2/AISI 304)
