Instalacja kanału odlewu dla systemów elektrycznych i kablowych

W kontekście instalacji elektrycznej lub kablowej a kanał obsady Instalacja zazwyczaj odnosi się do metody osadzania kanałów metalowych (zwykle wykonanych ze stali lub aluminium) w beton lub mur podczas budowy. Kanały te służą jako rama montażowa dla przewodów elektrycznych, kabli lub innych systemów, zapewniając zorganizowany i bezpieczny sposób prowadzenia okablowania.

Oto kluczowe kroki związane z instalacją kanału Cast-in:

1. Planowanie i projektowanie
Układ: Określ lokalizacje kanałów odlewanych na podstawie projektu budynku, wymaganych przebiegów kablowych i potrzeb systemu. Upewnij się, że kanały są odpowiednio rozmieszczone pod względem wielkości i masy kabli lub sprzętu.
Specyfikacja kanału: Wybierz odpowiedni rodzaj kanału odlewanego na podstawie pojemności nośnej, wytrzymałości materiału i kompatybilności z elementami montażowymi, takimi jak wsporniki i elementy łączniki.
Koordynacja: Koordynacja z inżynierami strukturalnymi, aby zapewnić, że kanały nie zakłócają integralności strukturalnej budynku, takiego jak umieszczenie zbrojeniowe lub wytrzymałość betonowa.

2. Przygotowanie szalu
Kanały odrzucane muszą być umieszczone w szalunku, w którym beton zostanie wylany.
Pozycjonowanie: Użyj nawiasów lub innych struktur wsporniczych, aby bezpiecznie ustawić kanały. Kanały muszą być precyzyjnie wyrównane, aby zapewnić, że kable lub przewody mogą zostać poprawnie zainstalowane później.
Wyrównanie: Upewnij się, że kanały są równoległe, poziomowe i rozmieszczone prawidłowo. Ten krok ma kluczowe znaczenie dla zapewnienia właściwej instalacji systemów elektrycznych lub mechanicznych, które zostaną zamontowane na kanałach.

3. Instalowanie kanałów odlewanych
Przywiązanie: bezpiecznie przymocuj kanały do ​​szalunki przy użyciu odpowiednich wsporników. Niektóre kanały mogą mieć kołnierze montażowe lub otwory, aby umożliwić śrub lub inne metody mocowania.
Wzmocnienie: Upewnij się, że kanały są wystarczająco mocno zakotwiczone, aby wytrzymać ciężar elementów elektrycznych, które zostaną później zainstalowane.
Uszczelnienie: Upewnij się, że kanały są uszczelnione lub chronione przed szczątkami podczas nalewania betonu.

4. Nasycanie betonu
Gdy kanały zostaną bezpiecznie ustawione i szalunki jest gotowe, beton jest wylewający się wokół kanałów.
Upewnij się, że beton odpowiednio otacza kanał, aby utworzyć silną więź, ale unikaj przepełnienia samych kanałów betonem.

5. Wykończenie i utwardzenie
Po wylaniu betonu zapewnij właściwe utwardzenie, aby uniknąć uszkodzenia kanałów odlewanych. Może to obejmować prawidłowe ustawienie betonu zgodnie z wytycznymi producenta i wszelkich lokalnych kodów budowlanych.
Kontrola: Po wyleczeniu betonu i usunięciu szalunki sprawdź kanały odlewane, aby sprawdzić, czy są one poziomowe, nieuszkowane i wolne od nadmiaru betonu lub przeszkód.

6. Instalacja kablowa lub kanałowa
Po ustaleniu i stwardnieniu betonu kanały odlewni są gotowe do montażu przewodów elektrycznych, tac kablowych lub innych systemów. Wsporniki i łączniki można zainstalować w kanałach, aby zabezpieczyć okablowanie.
Instalacja urządzeń elektrycznych: Komponenty elektryczne lub kable są następnie kierowane przez zainstalowane kanały, zapewniając zorganizowaną i bezpieczną ścieżkę dla systemów elektrycznych.

Korzyści z instalacji kanału Cast-in:
Trwałość: wbudowane kanały oferują długotrwałe wsparcie i zmniejszają potrzebę dodatkowych wsporników montowanych na powierzchni.
Estetyka: Ponieważ kanały są instalowane w betonie, nie są widoczne po budowie, nadając przestrzeni czystszy wygląd.
Wydajność przestrzeni: Dzięki integrowaniu systemu montażowego bezpośrednio ze strukturą budynku kanały obsadzone oszczędzają przestrzeń i zmniejszają potrzebę zewnętrznych podparków.
Elastyczność: kanały zapewniają elastyczność przyszłych modyfikacji lub dodatków do układu elektrycznego, ponieważ kanały mogą uwzględniać zmiany bez obszernej modyfikacji konstrukcji budynku.

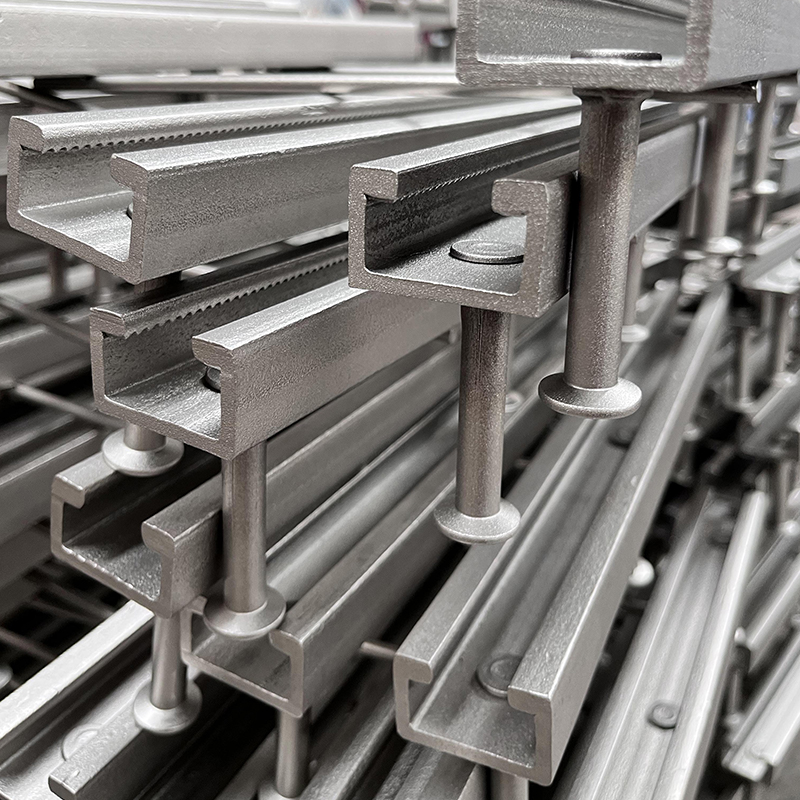

Para kanału kotwicy stali nierdzewnej
