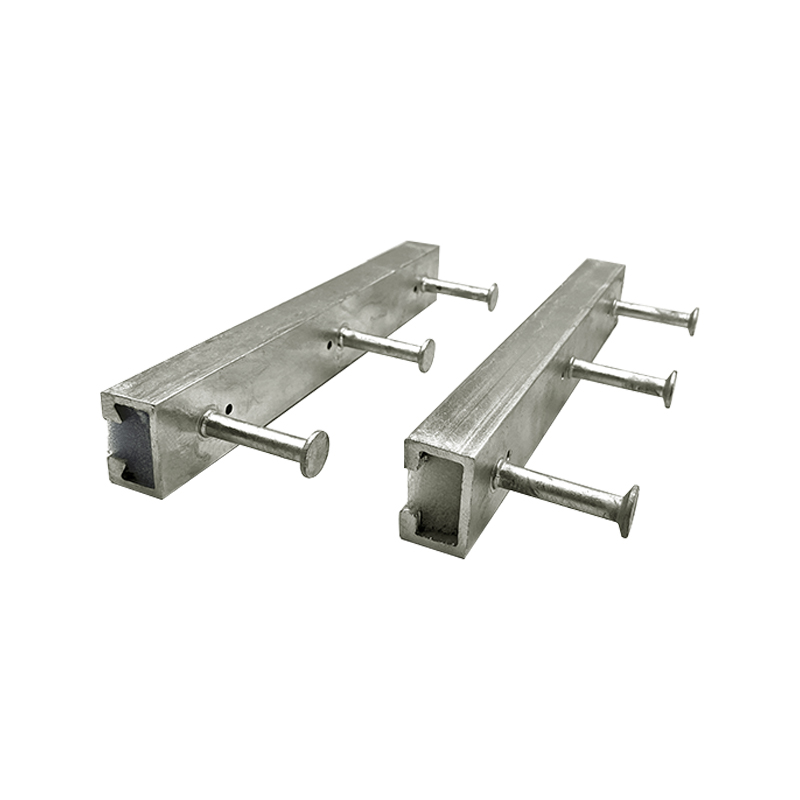

Kanał kotwiczny na gorąco

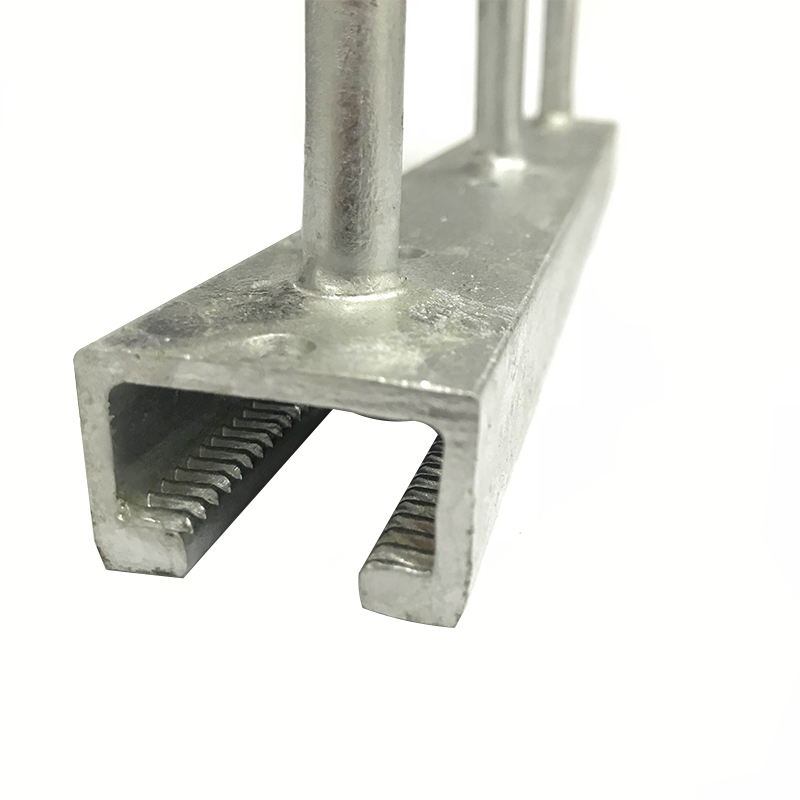

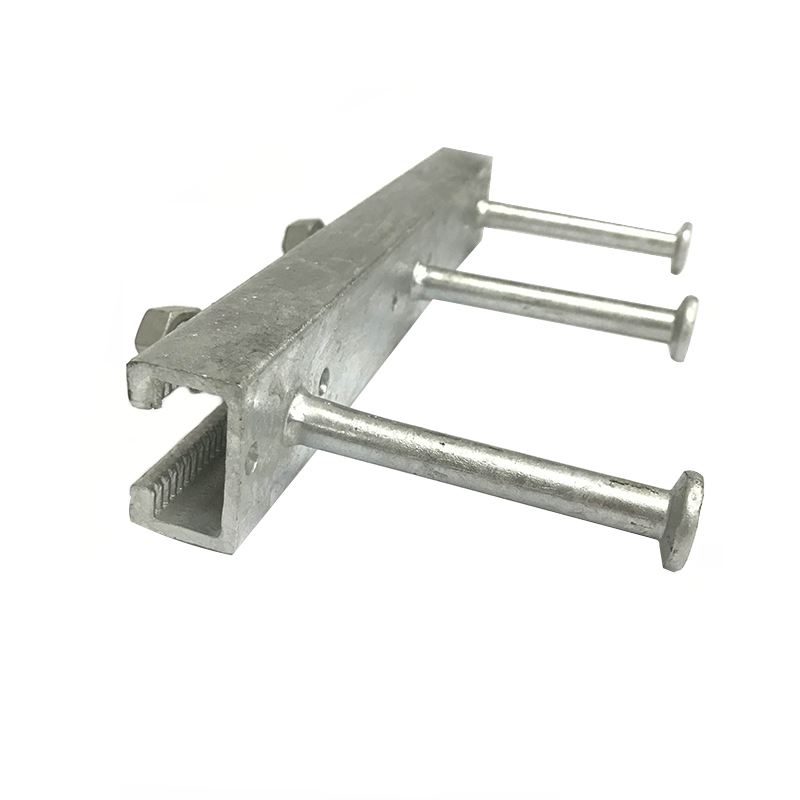

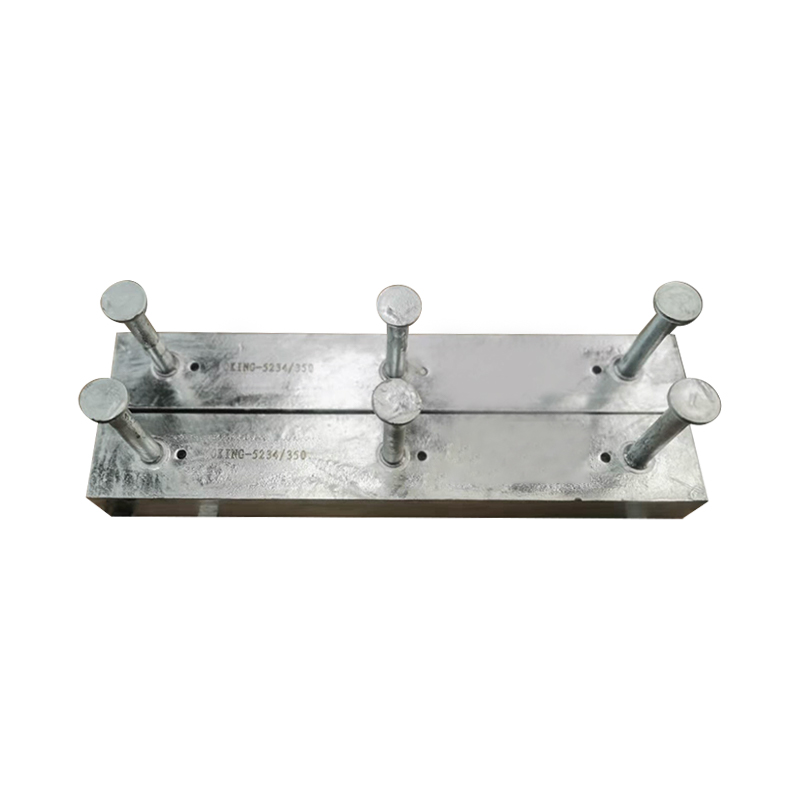

Kanał kotwiący walcowany na gorąco jest ważnym materiałem stalowym szeroko stosowanym w budynkach, mostach, drogach i innych konstrukcjach inżynierii lądowej. Jest wytwarzany w procesie walcowania na gorąco i ma wysoką wytrzymałość, wysoką wytrzymałość i dobrą odporność na zmęczenie. Może skutecznie wytrzymać i rozproszyć napięcie i ciśnienie w konstrukcji. Walcowana na gorąco stal szyn kotwiących ma unikalny kształt przekroju poprzecznego i jest zaprojektowana ze specjalnym rowkiem kotwiącym, aby ułatwić szczelne połączenie z betonem lub innymi materiałami konstrukcyjnymi i zapewnić niezawodne efekty kotwienia. Ma właściwości mechaniczne i wygodne wykonanie konstrukcyjne.

Uzyskaj wycenę

Poprzedni：Kanał zakotwiczenia spawania Następny：Zimna rzuca w kotwice

parametr
Skontaktuj się z nami

Wartości identyfikacyjne
Profil		72/48	72/49	55/42	52/34	54/33	50/30P	49/30	40/22P	40/25	38/17	HTA-CE 28/15
Wpisz		walcowane na gorąco	walcowane na zimno	walcowane na gorąco	walcowane na gorąco	walcowane na zimno	walcowane na gorąco	walcowane na zimno	walcowane na gorąco	walcowane na zimno	walcowane na zimno	walcowane na zimno
Geometria HALFEN szyny HTA-CE
Uwaga: należy przestrzegać wysokości montażu godz _inst

Materiał	Stal
	A4
	HCR
Śruby		72/48	72/48	50/30	50/30	50/30	50/30	50/30	40/22	40/22	38/17	HS 28/15
Wątki		M20 - M30	M20 - M30	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M16	M10 - M16	M10 - M16	M6 - M12
S _SIb [mm]		129	129	109	88	88	98	81	79	65	52	42
Profil load capacity
N _Rd,s,I [kN]		55.6	55.6	44.4	36.1	30.6	21.7	17.2	19.4	11.1	10.0	5.0
V _Rd,s,I [kN]		72.2	55.6	57.8	39.7	30.6	22.4	17.2	19.4	11.1	10.0	5.0
M _{Rd, s, flex} [Nm]	Stal	7472	-	5606	2933	2595	2437	1455	1208	956	504	276
M _{Rd, s, flex} [Nm]	NR	7630	7493	-	2996	2595	2743	1485	1358	931	516	282
Geometria
godz _inst [mm]①②		(191)	(193)	182 (185)	162 (164)	161 (164)	112 (161)	103 (101)	97 (154)	89 (89)	81 (82)	50 (79)
b _rozdz [mm]		72	72	54.5	52.5	54	49	50	39.5	40	38	28.0
godz _rozdz [mm]		48.5	49	42	33.5	33	30	30	23	25	17.5	15.25
l _y [mm ⁴ ]	Stal	349721	293579	187464	93262	72079	52575	41827	19859	20570	8547	4060
l _y [mm ⁴ ]	NR	349721	293579	187464	93262	72079	52575	41827	19859	19097	8547	4060
godz _ef [mm]		179	179	175	155	155	106	94	91	79	76	45
C _min [mm]		150	150	100	100	100	75	75	50	50	50	40

Specyfikacje techniczne i przewodnik inżynieryjny dla szyn kotwiących do walcowania na gorąco

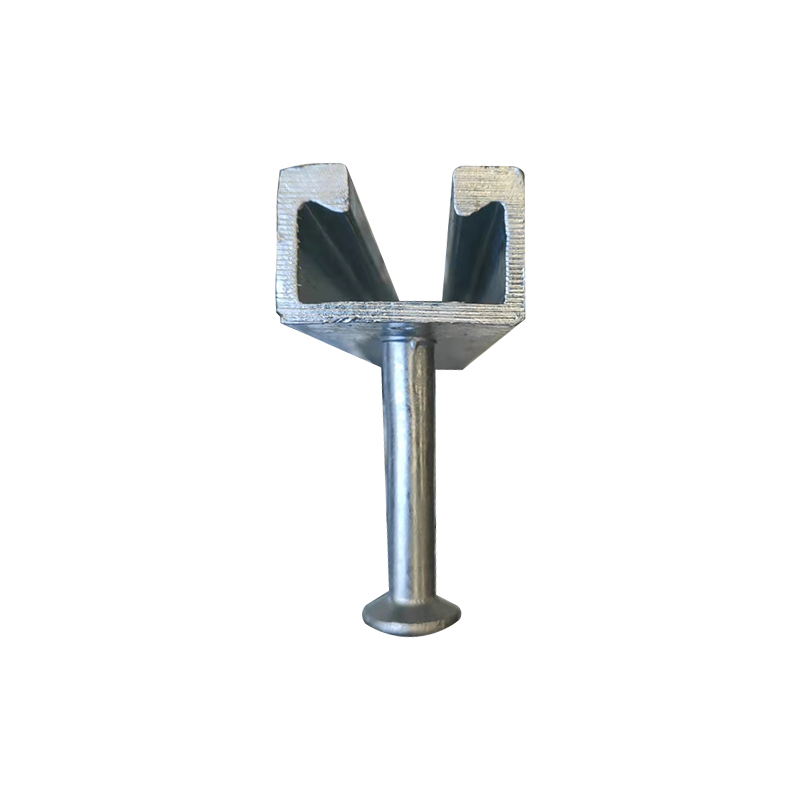

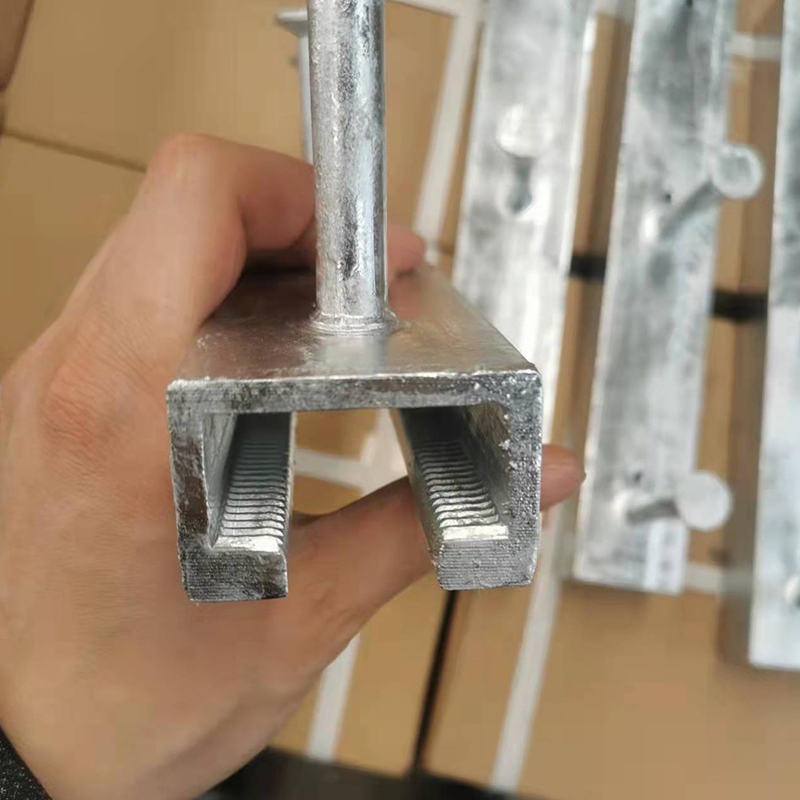

Szyna kotwiąca do walcowania na gorąco to formowany na zimno profil stalowy w kształcie litery C, wytwarzany w procesie walcowania w wysokiej temperaturze, zaprojektowany w celu zapewnienia niezawodnego punktu połączenia konstrukcyjnego w elementach żelbetowych. W przeciwieństwie do tradycyjnych metod wiercenia, kanały te są odlewane bezpośrednio w betonie, tworząc zlicowaną powierzchnię mocowania. Proces walcowania na gorąco zapewnia jednorodną strukturę ziaren w całym profilu stalowym, co znacznie poprawia nośność mechaniczną i odporność zmęczeniową ceownika. Produkt ten służy jako podstawowy interfejs do mocowania ścian osłonowych o dużej wytrzymałości, szyn prowadzących windy i mechanicznych wsporników mediów w dużych projektach infrastrukturalnych.

Podstawowe zalety techniczne

Integralność strukturalna: Proces walcowania na gorąco eliminuje naprężenia wewnętrzne i zapewnia stałą grubość materiału, co pozwala na wysoką nośność wzdłużną i poprzeczną.
Wydajność obciążenia dynamicznego: Zaprojektowane tak, aby wytrzymywać działania sejsmiczne i wibracje o wysokiej częstotliwości, dzięki czemu nadają się do stosowania w infrastrukturze transportowej i obiektach przemysłowych.
Integracja nieniszcząca: Eliminując konieczność wiercenia pomontażowego, kanał zachowuje integralność prętów zbrojeniowych betonu i zapobiega mikropękaniom w podłożu.
Odporność na korozję: Zwykle wykańczane cynkowaniem ogniowym (HDG) do minimalnej grubości 50-80 mikronów, zapewniającej długoterminową trwałość w środowisku zewnętrznym lub wilgotnym.

Kluczowe cechy produktu

Funkcja	Specyfikacja / Szczegóły
Klasa materiału	Stal węglowa (S235JR lub S355J2) lub stal nierdzewna (A4/316)

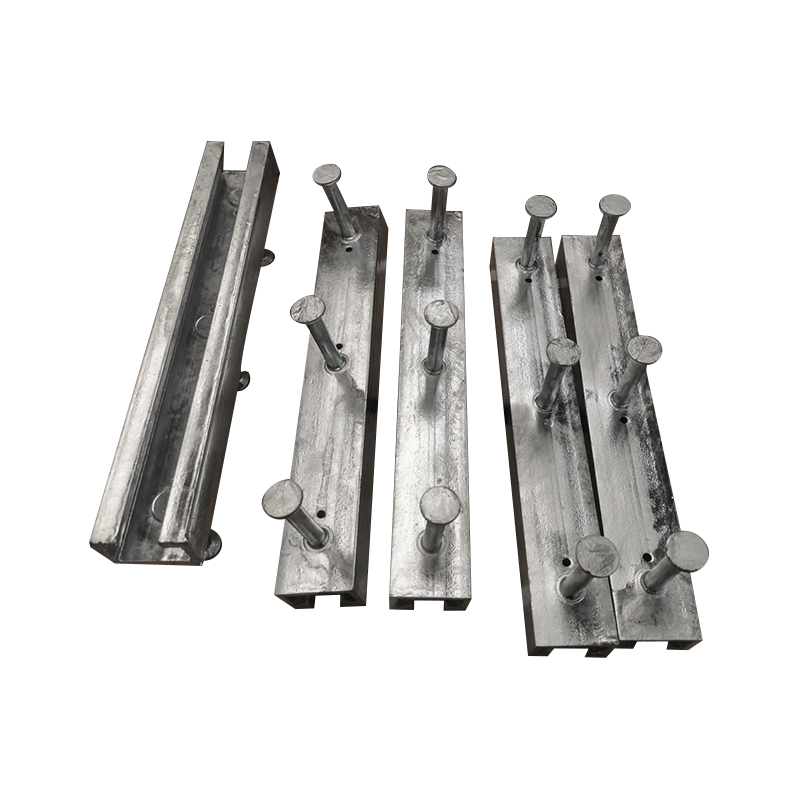

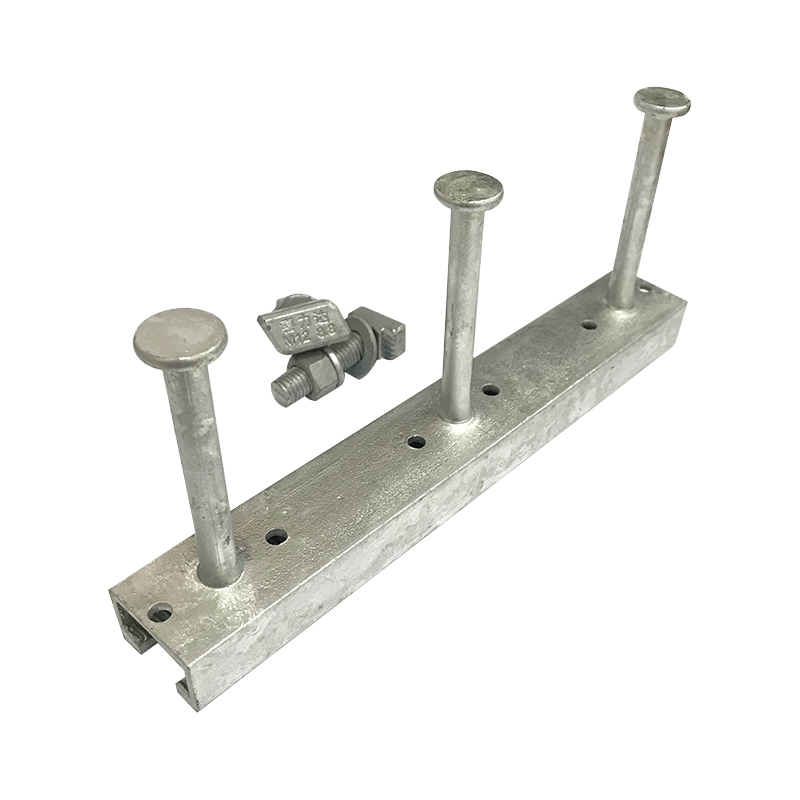

Proces produkcyjny	Profil stalowy walcowany na gorąco z przyspawanymi śrubami teowymi lub kotwami typu I
Kierunek obciążenia	Zdolne do przenoszenia obciążenia rozciągającego i poprzecznego ścinającego

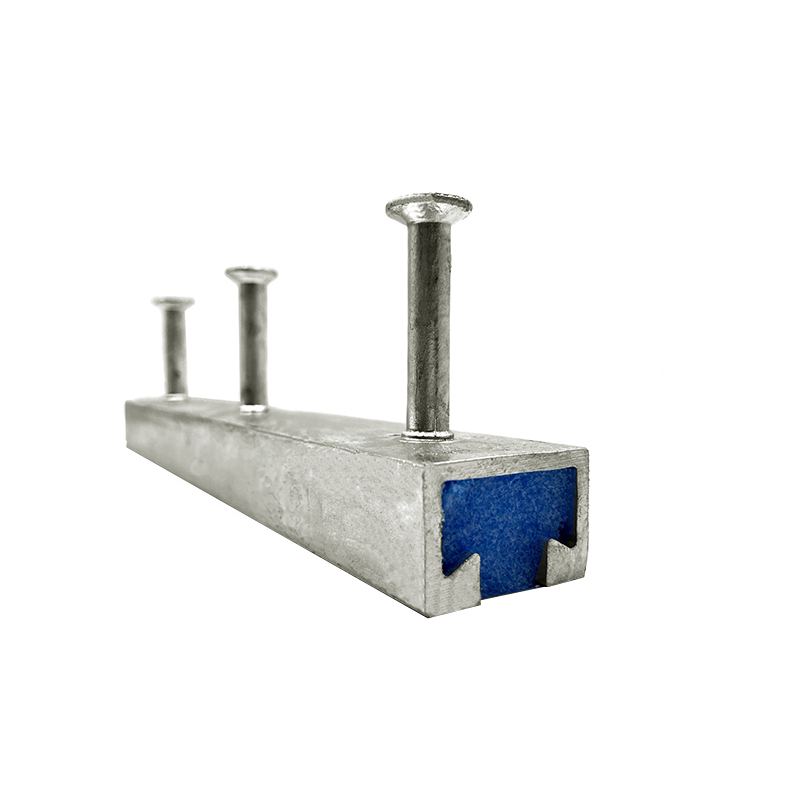

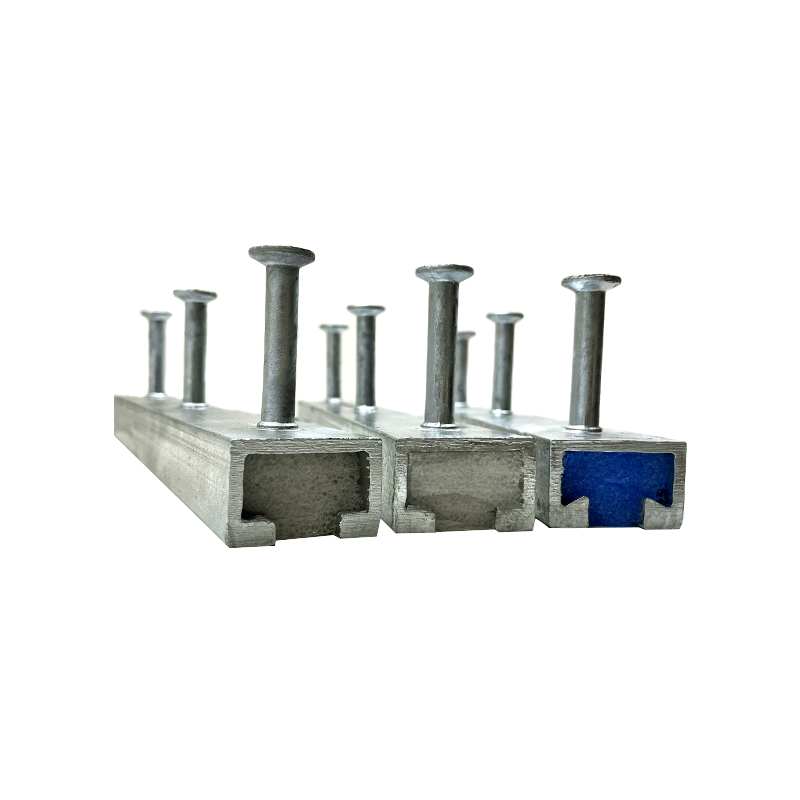

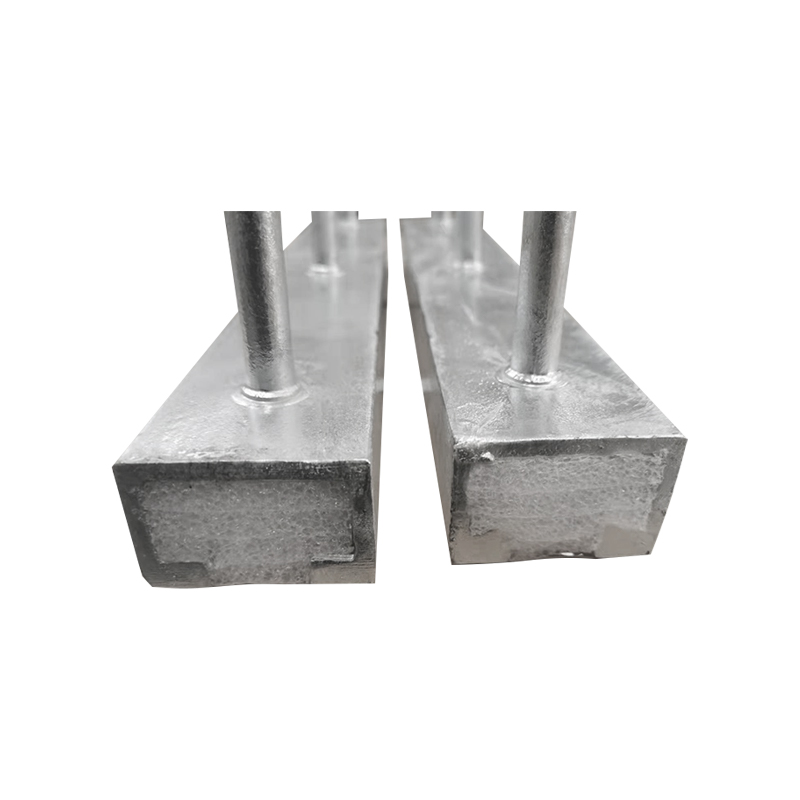

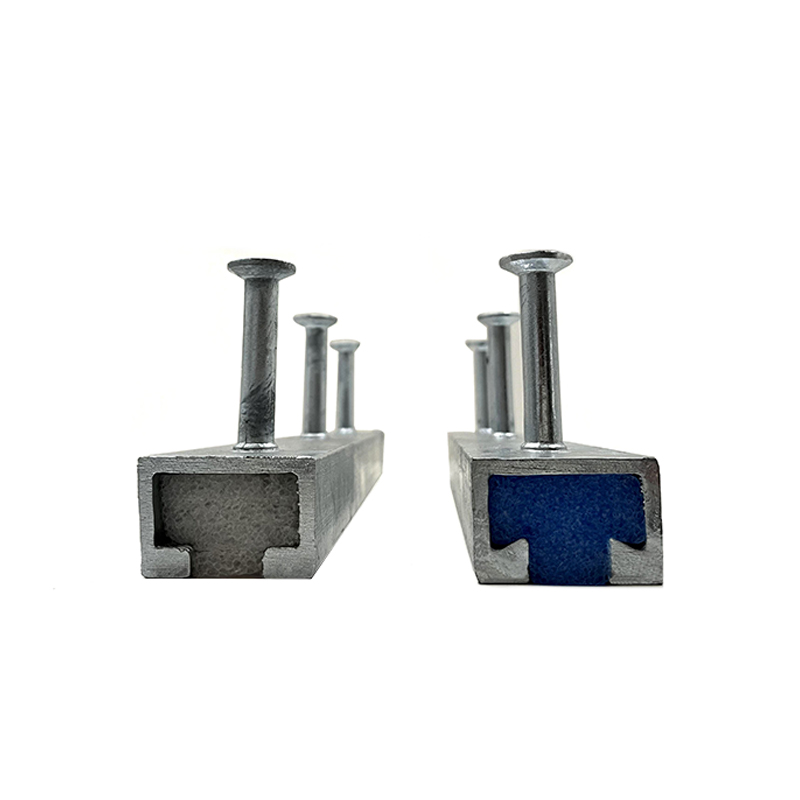

Typ instalacji	Zabetonowany na miejscu z wypełniaczem piankowym zapobiegającym wnikaniu betonu
Zakres regulacji	Płynna regulacja wzdłużna wzdłuż osi kanału

Podstawowe scenariusze zastosowań

Systemy ścian osłonowych: Mocowanie aluminiowych lub kamiennych wsporników elewacyjnych do krawędzi betonowych płyt podłogowych.
Instalacja windy i schodów ruchomych: Mocowanie wsporników szyn prowadzących i ciężkich maszyn w szybie windy.
Inżynieria tuneli i mostów: Podparcie napowietrznych sieci trakcyjnych, rur użytkowych i urządzeń wentylacyjnych.
Budowa zakładów przemysłowych: Montaż szyn dźwigowych i ciężkich stojaków rurowych do słupów żelbetowych.

Protokoły instalacyjne i bezpieczeństwa

Pozycjonowanie i mocowanie

Przed wylaniem betonu szyny kotwiące należy solidnie przymocować do szalunku lub klatki zbrojeniowej za pomocą gwoździ lub drutów ściągających. Ważne jest, aby powierzchnia kanału zrównała się z końcową powierzchnią betonu, aby umożliwić prawidłowe włożenie śruby młoteczkowej.

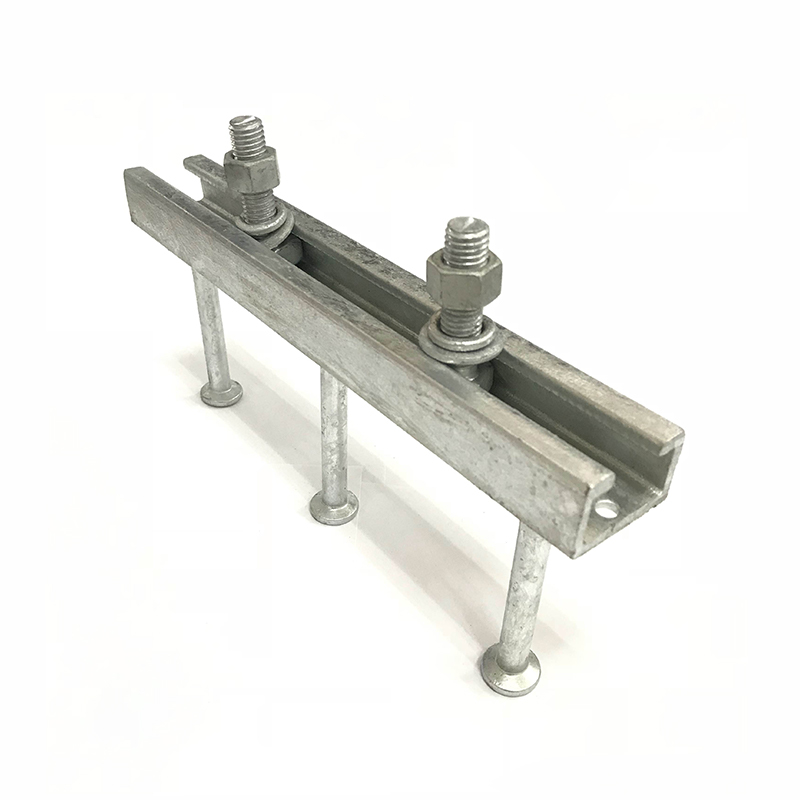

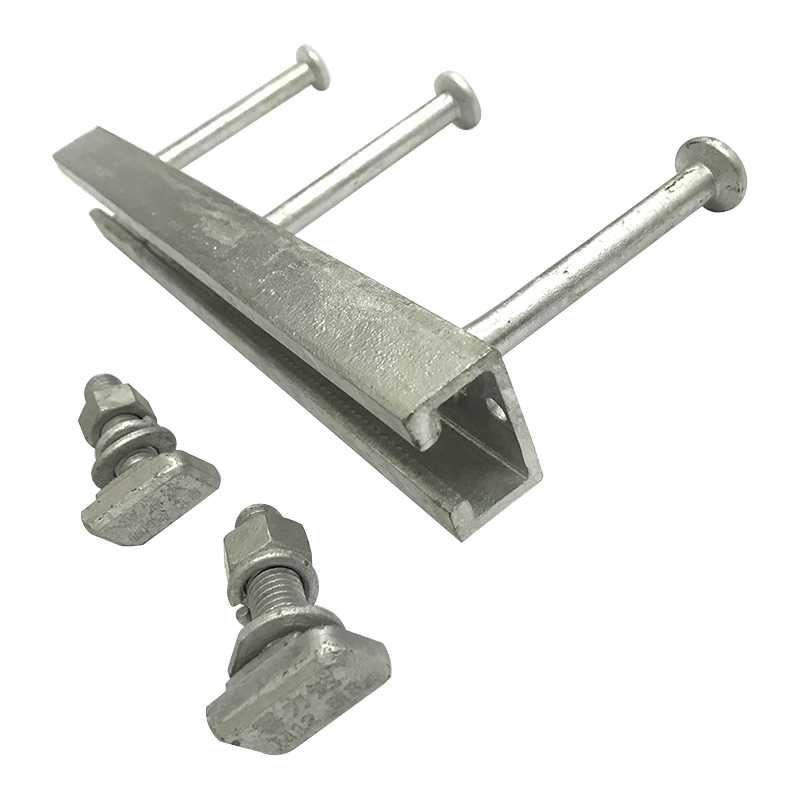

Wykorzystanie śruby T

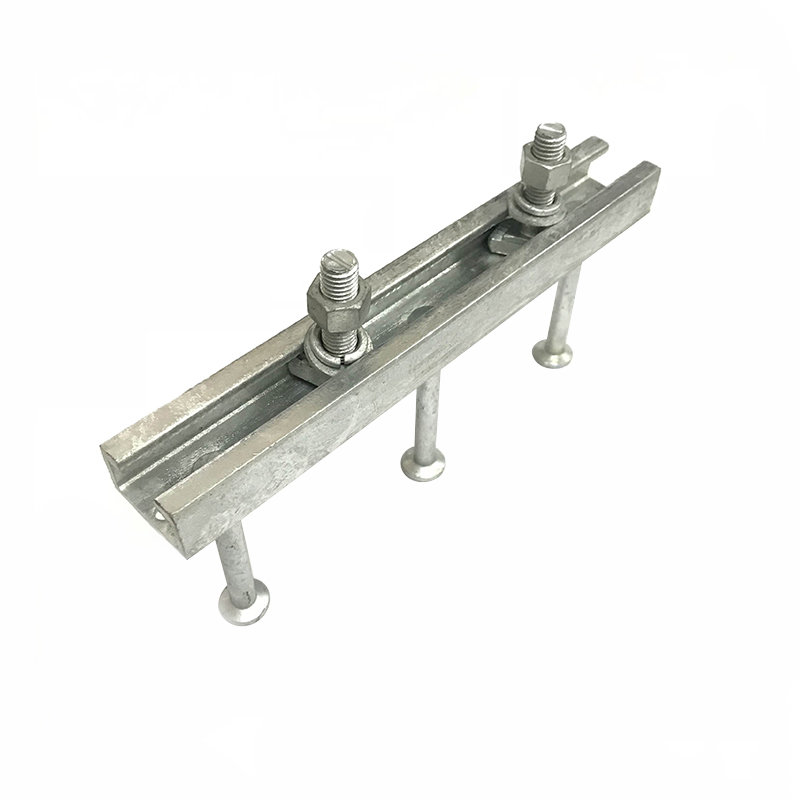

Używaj wyłącznie pasujących śrub teowych określonych dla konkretnego rozmiaru profilu ceownika. Upewnij się, że śruba T jest obrócona o 90 stopni po włożeniu i dokręcona momentem obrotowym określonym przez producenta, aby osiągnąć pełną nośność.

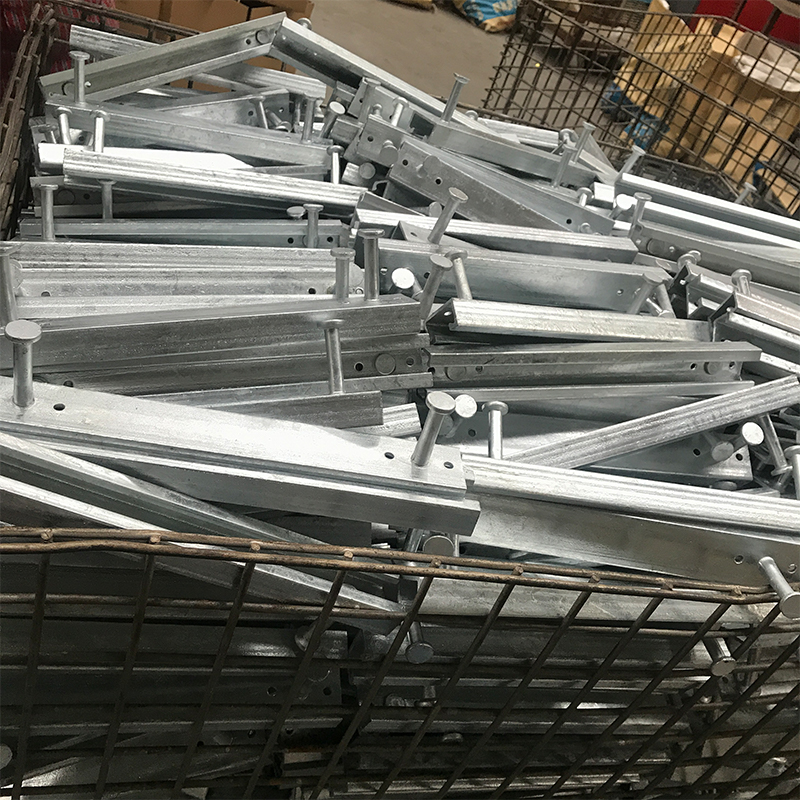

Przechowywanie i obsługa

Kanały należy przechowywać w suchym i wentylowanym pomieszczeniu, aby zapobiec utlenianiu powierzchni przed odlewaniem. Podczas transportu należy unikać uderzeń mechanicznych, które mogłyby odkształcić krawędzie ceownika, gdyż utrudni to płynny ruch śrub mocujących.
