Rozproszony domowy statyw solarny, wspornik fotowoltaiczny ze stopu aluminium
Rozproszony domowy statyw solarny, wspornik fotowoltaiczny ze stopu aluminium

Rozproszony domowy statyw solarny, wspornik fotowoltaiczny ze stopu aluminium

Rozproszony domowy statyw solarny to system wsporników słonecznych zaprojektowany specjalnie dla domów. Jako główny materiał wykorzystuje stop aluminium, który jest nie tylko lekki i odporny na korozję, ale także zapewnia długą żywotność. Statyw ma stabilną konstrukcję i może skutecznie wspierać panele słoneczne oraz optymalizować kąt, pod jakim otrzymują one światło słoneczne. Konstrukcja uchwytu fotowoltaicznego ze stopu aluminium uwzględnia wygodę i estetykę domowego montażu. Jego modułowa konstrukcja upraszcza proces instalacji i może być łatwo wykonana przez użytkowników domowych. Jednocześnie jego wygląd jest prosty i elegancki i można go dopasować do różnych środowisk domowych, nie niszcząc ogólnego piękna. Rozproszone domowe statywy solarne są również bardzo elastyczne i można je dostosowywać. Użytkownicy mogą dostosować odpowiedni system wsporników w oparciu o konstrukcję dachu, liczbę paneli słonecznych i inne czynniki. Jeśli chcesz zamontować jeden panel słoneczny na blaszanym dachu w sposób elastyczny i bez nadmiernego zawracania sobie głowy wieloma długimi szynami i akcesoriami, tutaj przedstawiamy wygodny zestaw wsporników do montażu paneli słonecznych do montażu paneli słonecznych na skośnych dachach blaszanych lub płaskich dachach blaszanych. Jeśli chcesz zamontować więcej paneli słonecznych, dodaj odpowiednią ilość zestawu. · 1) Szyna* 4 sztuki: długość 76 cm/29,9 cala, podtrzymująca jeden lub dwa panele słoneczne zamocowane pionowo. · 2) Stopa L*4szt: elastycznie mocuje szyny do dachu na żądanej wysokości 33-68mm. · 3) Regulowane zaciski końcowe* 4 szt.: zabezpiecz panel słoneczny o grubości 30–45 mm/1,18–1,77 cala · 4) Regulowane zaciski środkowe*2 zabezpieczają dwa panele słoneczne o grubości 30–45 mm/1,18 cala–1,77 cala pośrodku · 5) Wkręt samogwintujący*4szt., wkręt do drewna*4szt.: wybierz wkręt samogwintujący do belek stalowych lub wkręt do drewna do belek drewnianych. · 6) Klucz L*1 szt.: narzędzie do dokręcania lub luzowania zacisków końcowych i zacisków środkowych. · 7) złącze szynowe*2 szt.: w celu przedłużenia długości szyny.
Uzyskaj wycenę
Poprzedni：Fotowoltaiczna aluminiowa poręca aluminiowa, wspornik fotowoltaiczny dachuNastępny：Aluminiowy wspornik montażu aluminium, moduł fotowoltaiczny
  • parametr
  • Skontaktuj się z nami

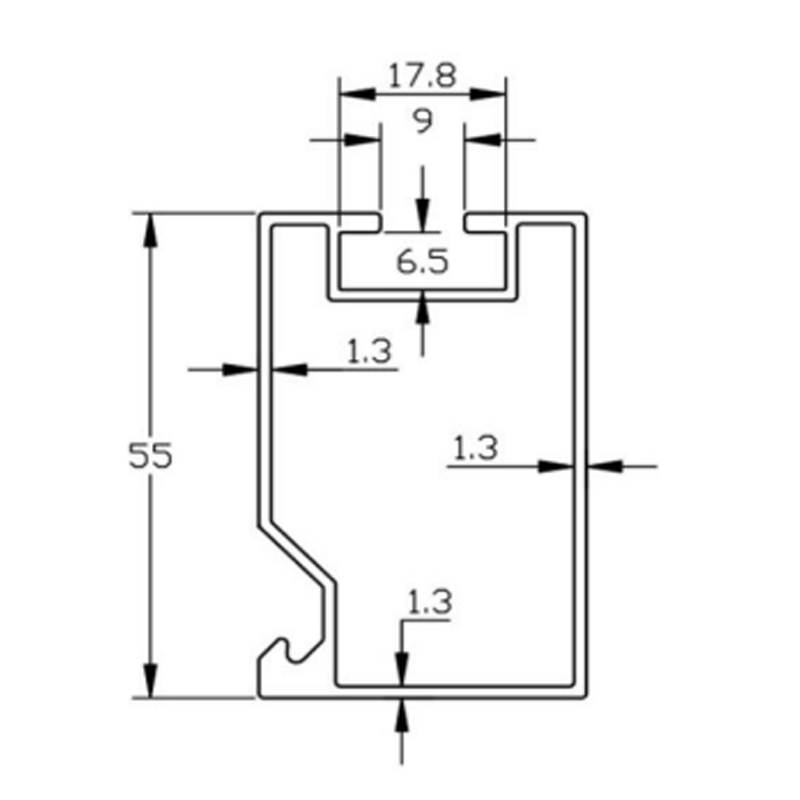

  • Modelka CMR2100-55 Materiał AL-6005T5
    Obróbka powierzchniowa anodowanie Waga 1700g/m


    Montaż instalacji fotowoltaicznej w budynkach mieszkalnych
    Rozproszony domowy statyw solarny, wspornik fotowoltaiczny ze stopu aluminium
    Stabilność trzech nóg | Konstrukcja ze stopu aluminium | Systemy fotowoltaiczne na dachach budynków mieszkalnych
    Stop aluminium 6005-T5 Obciążenie do 2,5 kN Regulowane nachylenie 15-45° Anodowane wykończenie
    ◈

    Rozproszony domowy statyw solarny to lekki, wytrzymały system wsporników fotowoltaicznych ze stopu aluminium, przeznaczony do instalacji paneli słonecznych na dachach budynków mieszkalnych. Konfiguracja statywu obejmuje trzy regulowane nogi, które zapewniają wyjątkową stabilność na pochyłych lub nierównych powierzchniach dachu, zapewniając optymalną orientację panelu i rozkład obciążenia. Wykonany ze stopu aluminium klasy 6005-T5 z anodowaną powierzchnią, wspornik zapewnia doskonałą odporność na korozję podczas długotrwałego narażenia na działanie warunków zewnętrznych. Konstrukcja statywu umożliwia montaż na różnych typach dachów, w tym na dachach dachówkowych, metalowych i płaskich, z regulowanym kątem nachylenia od 15° do 45°, aby zoptymalizować ekspozycję słoneczną w zależności od położenia geograficznego. Każda noga zawiera antypoślizgowe gumowe nóżki, które chronią pokrycie dachowe i zapobiegają ruchom bocznym. System zaprojektowano z myślą o montażu przy użyciu narzędzi, z wstępnie wywierconymi otworami i modułowymi komponentami, co umożliwia szybką instalację przez wykonawców instalacji fotowoltaicznych. Dzięki sprawdzonej nośności 2,5 kN statyw obsługuje standardowe panele fotowoltaiczne w budynkach mieszkalnych przy zmiennym obciążeniu wiatrem i śniegiem.

    ✦
    System statywów słonecznych
    Stop aluminium · Fotowoltaika do budynków mieszkalnych
    Podstawowe zalety
    Stabilność statywu Konfiguracja z trzema nogami zapewnia doskonałą stabilność na pochyłych lub nierównych powierzchniach dachowych. Rozkłada obciążenie równomiernie na wszystkie punkty styku.
    Regulowany kąt pochylenia Zakres pochylenia od 15° do 45° umożliwia optymalizację pod kątem sezonowej ekspozycji słonecznej. Mechanizm szybkiej regulacji nie wymaga specjalnych narzędzi.
    Lekkie aluminium Konstrukcja ze stopu aluminium zapewnia wysoki stosunek wytrzymałości do masy. Łatwa obsługa i instalacja przez jednego technika.
    Ochrona przed korozją Anodowana obróbka powierzchni zapewnia długoterminową trwałość na zewnątrz. Nadaje się do środowisk przybrzeżnych i o wysokiej wilgotności.
    Charakterystyka produktu
    ◈ Materiał Stop aluminium 6005-T5
    ◈ Obróbka powierzchni Anodowane (10-15 µm)
    ◈ Regulacja pochylenia 15° do 45° (przyrostowo)
    ◈ Maksymalna ładowność 2,5 kN (na statyw)
    ◈ Wysokość nóg 500 · 600 · 800 · 1000 mm
    ◈ Kompatybilność panelu Standardowe panele mieszkaniowe
    ◈ Typ dachu Dachówka · Metal · Dach płaski
    ◈ Elementy złączne Stal nierdzewna (SUS304)
    Odniesienie do nośności
    Obciążenie pionowe (statyw)
    2,5 kN
    Obciążenie wiatrem (nachylenie 30°)
    1,8 kN
    Obciążenie śniegiem (nachylenie 45°)
    1,5 kN
    Obciążenie sejsmiczne (poziome)
    0,8 kN
    Scenariusze zastosowań
    ◊
    Instalacja fotowoltaiczna w budynkach mieszkalnych
    Energia słoneczna na dachu · Dom rozproszony
    Instalacje paneli fotowoltaicznych na dachach domów jednorodzinnych i wielorodzinnych
    Rozproszone domowe systemy fotowoltaiczne o różnym nachyleniu i orientacji dachu
    Panele fotowoltaiczne na płaskim dachu, gdzie w celu uzyskania optymalnej mocy wymagane jest regulowane nachylenie
    Zastosowania na dachach z płytek i blachy, gdzie preferowany jest montaż niepenetrujący
    Społeczne projekty fotowoltaiczne i komercyjne dachowe systemy fotowoltaiczne na małą skalę
    Uwagi dotyczące instalacji i inżynierii
    Ocena dachu Przed montażem sprawdź wytrzymałość konstrukcyjną dachu. Minimalne obciążenie dachu 1,0 kN/m². W przypadku dachów krytych dachówką należy używać haczyków do dachówek lub stopek blokujących, aby zapobiec uszkodzeniom.
    Regulacja pochylenia Ustaw kąt pochylenia na podstawie szerokości geograficznej. Praktyczna zasada: szerokość geograficzna 15° w zimie, szerokość geograficzna – 15° w lecie. Dostosuj sezonowo, aby uzyskać maksymalną wydajność.
    Wymagania dotyczące uziemienia Połącz wszystkie elementy aluminiowe drutem miedzianym. Użyj zacisków uziemiających ze stali nierdzewnej. Rezystancja do uziemienia mniejsza niż 25 omów zgodnie z wymaganiami NEC.
    Obliczanie obciążenia wiatrem Dla obszarów o prędkości wiatru powyżej 45 m/s wymagane są dodatkowe obciążniki balastowe. Aby uzyskać szczegółowe informacje na temat wymagań dotyczących obciążenia wiatrem, należy zapoznać się z lokalnymi przepisami budowlanymi.
    Często zadawane pytania
    ◈ Jakie typy dachów są kompatybilne z systemem statywu solarnego?
    System statywowy jest kompatybilny z dachami dachówkowymi (dachówka hiszpańska, dachówka płaska, dachówka S), dachami z rąbkiem metalowym i dachami płaskimi. W przypadku dachów krytych dachówką należy używać haczyków do dachówek lub wymiennych łączników do płytek, aby zachować integralność dachu. Do dachów metalowych dostępne są stopy magnetyczne lub mocowania zaciskowe. W przypadku dachów płaskich regulowane stopy balastowe zapewniają stabilność bez penetracji dachu. Jiangsu Aozheng Metal Products Co., Ltd. oferuje adaptery dostosowane do konkretnych dachów, do wszystkich popularnych typów dachów mieszkalnych.
    ◈ Jak kąt nachylenia wpływa na wydajność panelu słonecznego?
    Optymalny kąt pochylenia zależy od szerokości geograficznej. Ogólną zasadą jest 15° szerokości geograficznej dla maksymalizacji produkcji zimowej i 15° szerokości geograficznej dla lata. Aby uzyskać średnią całoroczną, ustaw pochylenie na szerokość geograficzną. Statyw umożliwia regulację nachylenia w zakresie od 15° do 45° w krokach co 5°, co umożliwia optymalizację sezonową. Jiangsu Aozheng Metal Products Co., Ltd. udostępnia kalkulatory kąta pochylenia dla każdej lokalizacji projektu.
    ◈ Jaka jest nośność statywu do paneli słonecznych?
    Każdy statyw wytrzymuje obciążenie pionowe do 2,5 kN (około 255 kg). W przypadku typowego domowego panelu słonecznego o wadze 20-25 kg na jednym statywie można utrzymać 8-10 paneli. Jednakże obciążenie wiatrem i śniegiem zmniejsza tę wydajność. W standardowej instalacji mieszkaniowej stosuje się jeden statyw na 2–3 panele, a odstępy zależą od lokalnych wymagań dotyczących obciążenia wiatrem. Jiangsu Aozheng Metal Products Co., Ltd. zapewnia obliczenia obciążenia specyficzne dla projektu dla każdej instalacji.
    ◈ W jaki sposób utrzymuje się odporność na korozję w przypadku zastosowań zewnętrznych?
    Aluminiowy statyw ma anodowaną powierzchnię z warstwą tlenku o grubości 10–15 µm, która zapewnia doskonałą odporność na korozję. Wszystkie elementy złączne są wykonane ze stali nierdzewnej SUS304. W przypadku zastosowań przybrzeżnych w promieniu 1 km od słonej wody zaleca się dodatkową powłokę ochronną. Jiangsu Aozheng Metal Products Co., Ltd. oferuje ulepszone anodowane wykończenie dla środowisk o wysokiej korozyjności. System został przetestowany zgodnie z normami ISO 9227 dotyczącymi mgły solnej przez 480 godzin.
    ISO 9001:2015 ◈ Aluminium 6005-T5 ◈ Testowany zgodnie z ISO 9227 ◈ 2000 ton rocznie ◈ Eksportowane do 40 krajów

    Montaż szyn: Zamontuj szyny montażowe na wspornikach dachowych. Szyny te stanowią podstawę do mocowania paneli słonecznych. Przymocuj szyny do wsporników za pomocą dostarczonego sprzętu.

    Montaż panelu: Po umieszczeniu szyn na miejscu zamontuj panele słoneczne na szynach. Może to polegać na wsunięciu paneli w szyny szynowe lub zastosowaniu dodatkowego okucia dostarczonego przez producenta.

    Bezpieczne połączenia: Sprawdź dokładnie wszystkie połączenia, upewniając się, że wsporniki dachowe, szyny i panele słoneczne są bezpiecznie zamocowane.

    Testowanie systemu: Przeprowadź dokładny test systemu, aby sprawdzić prawidłowe działanie instalacji paneli słonecznych. Obejmuje to sprawdzanie połączeń elektrycznych, monitorowanie mocy wyjściowej i zapewnienie stosowania wszystkich środków bezpieczeństwa.

    Obejmuje:

    1. Szyna * 4 szt

    2. L stopa * 4 szt

    3. Regulowane zaciski końcowe* 4szt

    4. Regulowane zaciski środkowe*2

    5. Wkręt samogwintujący*4 szt., wkręt do drewna*4szt

    6. Klucz L*1szt

    7. łącznik szynowy*2szt

    Regulowany zacisk końcowy

    · Trzymaj krawędź panelu słonecznego mocno i elastycznie, zamontuj panele słoneczne o grubości 30 mm - 45 mm

    Uniwersalne zastosowanie do dachów blaszanych

    · Przytrzymaj elastycznie szyny na dachach blaszanych, podeprzyj szyny na żądanej wysokości, w zakresie od 33 do 68 mm, i zapewnij wysokość umożliwiającą właściwy przepływ powietrza między panelem a powierzchnią dachu, zapewniając, że panel pozostanie chłodny w wysokich temperaturach.

    · Uniwersalne zastosowanie do dachów blaszanych
