Kamienne klipsy do systemu mocowania do ściany
Kamienne klipsy do systemu mocowania do ściany
Kamienne klipsy do systemu mocowania do ściany
Kamienne klipsy do systemu mocowania do ściany
Kamienne klipsy do systemu mocowania do ściany
Kamienne klipsy do systemu mocowania do ściany

Kamienne klipsy do systemu mocowania do ściany

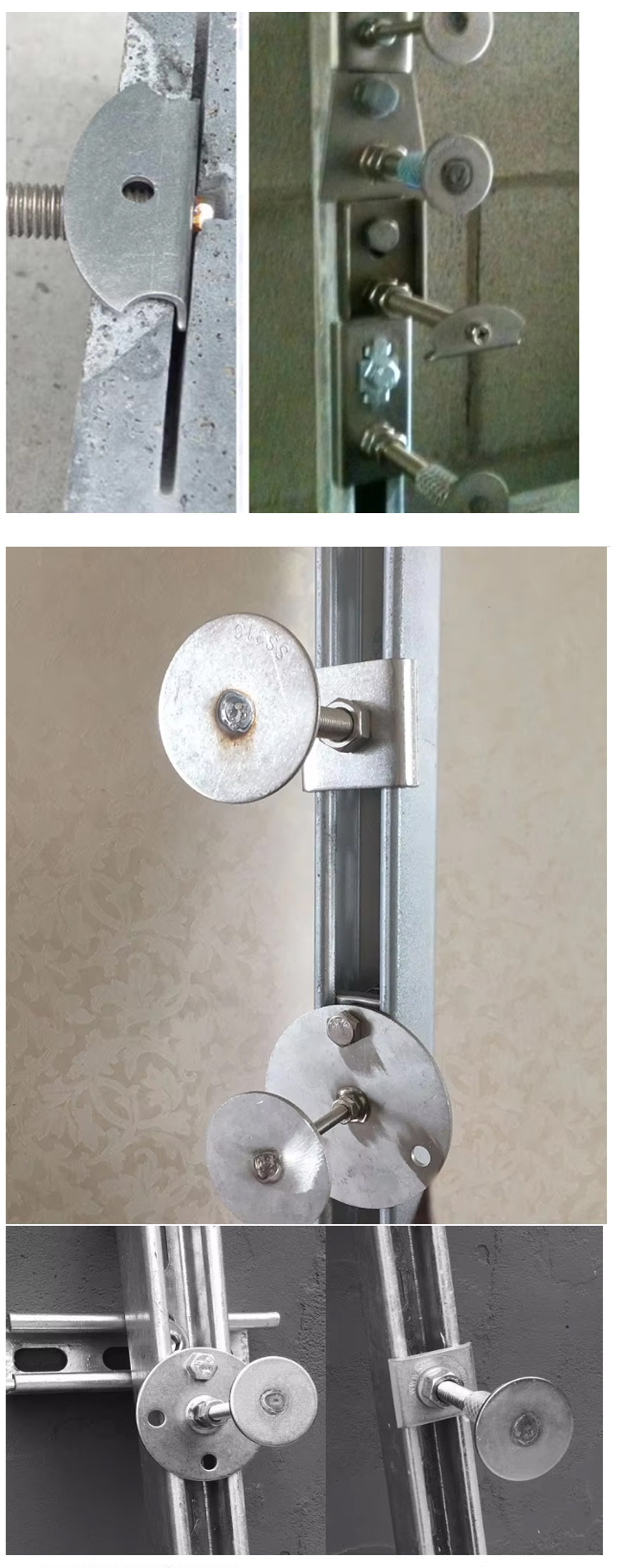

The Kamienne klipsy do systemu mocowania do ściany zapewnia rozwiązanie konstrukcyjne do bezpiecznego mocowania kamienia naturalnego, płytek ceramicznych i ciężkich paneli elewacyjnych do fasad budynków. Te specjalistyczne wsporniki okładzinowe zostały zaprojektowane tak, aby ułatwić mocowanie mechaniczne, zapewniając rozkład obciążenia na podłożu, równoważąc jednocześnie rozszerzalność cieplną i ruchy sejsmiczne. Elementy te, wykonane ze stali nierdzewnej gatunku 304 i 316, zapewniają znaczną odporność na korozję w różnorodnych warunkach środowiskowych.
Uzyskaj wycenę
Poprzedni：Kotwica do ciała Kamień podporowy Kotwy do mocowania korpusuNastępny：Brak następnego produktu
  • parametr
  • Skontaktuj się z nami

  • Przegląd techniczny Kamienne klipsy do systemu mocowania do ściany

    Specyfikacje techniczne i skład materiału

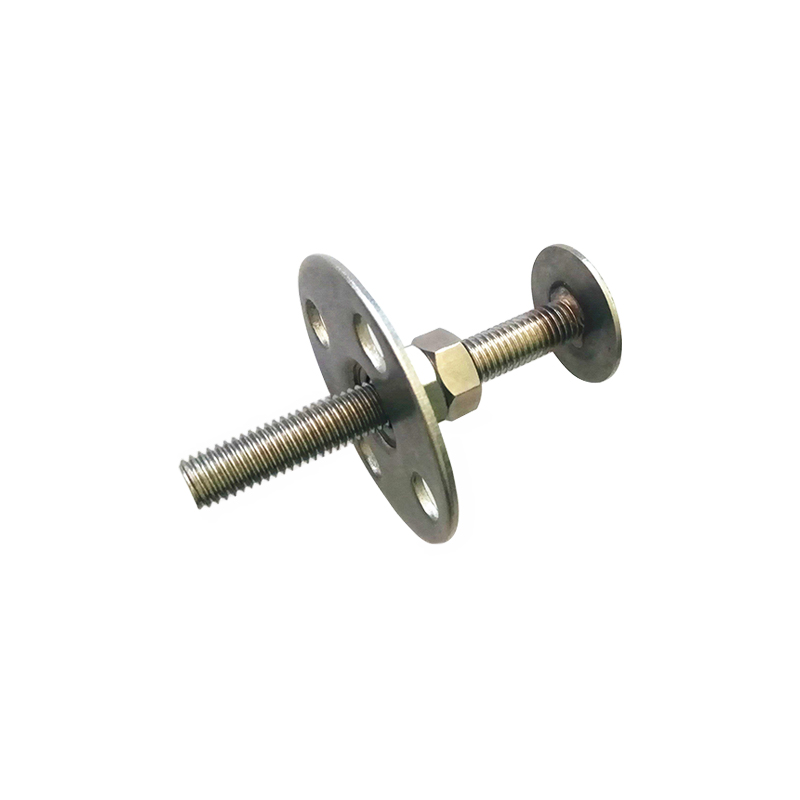

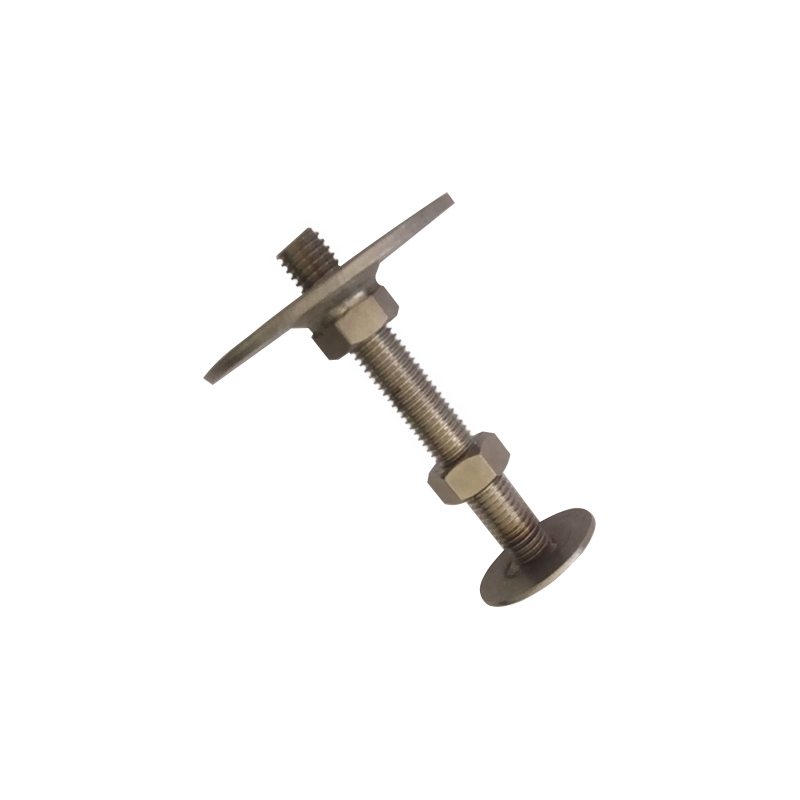

    Te niestandardowe wsporniki kamienne są produkowane z precyzją automatyczne tłoczenie i gięcie CNC procesy mające na celu utrzymanie wąskich tolerancji wymiarowych. System zazwyczaj składa się z kotwy góra-dół, śruby rozporowej i sworznia, tworząc kompleksowy system mocowanie do ściany na sucho montaż. To mechaniczne podejście eliminuje potrzebę stosowania mokrych zapraw, zmniejszając w ten sposób ciężar własny konstrukcji i zapobiegając wykwitom na powierzchni kamienia.

    Nazwa parametru Szczegóły techniczne Materiał/standard
    Klasa materiału SS304, SS316, SS201, stal węglowa ASTM/DIN/JIS
    Obróbka powierzchniowa Trawienie, polerowanie, cynkowanie ogniowe Warstwa antykorozyjna
    Zakres grubości 2,0 mm do 6,0 mm Dostępna niestandardowa grubość
    Nośność Obliczane na podstawie ciężaru kamienia i obciążenia wiatrem Zweryfikowano inżynierię konstrukcyjną
    Możliwość regulacji Regulacja trójwymiarowa (oś X, Y, Z) Mechaniczna konstrukcja gniazda

    Podstawowe zastosowania w nowoczesnym budownictwie

    The mechaniczny system mocowania kamienia jest stosowany w dużych infrastrukturze komercyjnej, wieżowcach mieszkalnych i projektach fasad wentylowanych. Wdrażając kotwy podcięte i wsporniki typu Z instalatorzy mogą osiągnąć precyzyjne ustawienie nawet na nierównych konstrukcjach betonowych lub stalowych. Wszechstronność Klips do kamienia w kształcie litery L pozwala na integrację z różnymi grubościami izolacji, wspierając energooszczędne projekty przegród budowlanych.

    Zalety techniczne dla inżynierii elewacji

    • Zakwaterowanie w ruchu termicznym: Szczelinowa konstrukcja wsporniki okładzin kamiennych umożliwia ruch poziomy i pionowy, zapobiegając pęknięciom naprężeniowym w materiale okładzinowym.
    • Odporność na korozję: Wybór kotwy ze stali nierdzewnej klasy morskiej zapewnia długoterminową integralność w środowiskach przybrzeżnych lub miejskich o dużym zanieczyszczeniu.
    • Wydajność instalacji: Prefabrykowane komponenty skracają czas pracy na miejscu w porównaniu z tradycyjnymi metodami mocowania na mokro.

    Często zadawane pytania

    Jak określić prawidłową grubość i gatunek materiału kotew do okładzin kamiennych?

    Wybór odpowiedniego grubość kotwy okładzinowej zależy od ciężaru własnego płyt kamiennych, wymagań dotyczących parcia wiatru i odległości projekcji od ściany konstrukcyjnej. W standardowych środowiskach zewnętrznych zazwyczaj stosuje się SS304, natomiast SS316 jest zalecany w obszarach przybrzeżnych o dużym zasoleniu. Jako wyspecjalizowany producent, Jiangsu Aozheng Metal Products Co., Ltd. obsługuje różnorodne wymagania poprzez obróbkę stali nierdzewnej, stopów aluminium i stali węglowej. Działając jako baza produkcyjna na dużą skalę z roczną produkcją 2000 ton, firma wykorzystuje zaawansowane zautomatyzowane cięcie i spawanie, aby zapewnić wszystkie sprzęt architektoniczny spełnia rygorystyczne normy nośne wymagane przez międzynarodowe zespoły budowlane w Stanach Zjednoczonych, Niemczech i na Bliskim Wschodzie.

    Jakie są zalety stosowania systemu suchego zawieszenia w porównaniu z tradycyjnymi metodami klejenia?

    A system mocowania kamienia do powieszenia na sucho zapewnia najwyższe bezpieczeństwo poprzez ustanowienie połączenia mechanicznego, które nie jest podatne na zmęczenie adhezyjne lub rozwarstwienie wywołane temperaturą. Metoda ta tworzy również szczelinę wentylacyjną, która poprawia parametry cieplne budynku i zapobiega gromadzeniu się wilgoci. Jiangsu Aozheng Metal Products Co., Ltd. , przedsiębiorstwo przemysłowo-handlowe, integruje formowanie i obróbkę surowców w celu zapewnienia dostosowany wspornik rozwiązania, które ułatwiają te zalety techniczne. Koncentrując się na rynku wysokiej klasy, firma stała się głównym dostawcą dla światowych firm budowlanych, dostarczającym precyzyjnie zaprojektowane komponenty spełniające rygorystyczne międzynarodowe przepisy budowlane.

    Czy te zaciski do kamienia można dostosować do określonych tolerancji projektu i głębokości wnęki?

    Tak, regulowane systemy mocowania kamieni są często dostosowywane w celu uwzględnienia określonych głębokości wnęk i wymagań izolacyjnych. Modyfikacja długości ramienia wspornika i wymiarów szczeliny pozwala na precyzyjną, trójwymiarową regulację na miejscu. Jiangsu Aozheng Metal Products Co., Ltd. wykorzystuje wszechstronne możliwości produkcyjne, w tym tłoczenie i procesy CNC, do produkcji na zamówienie systemy mocowania do ścian . Eksportując do kilkudziesięciu krajów, w tym Wielkiej Brytanii, Korei Południowej, Kanady i Australii, firma posiada wiedzę techniczną niezbędną do produkcji materiałów budowlanych zgodnych z konkretnymi rysunkami architektonicznymi i obliczeniami konstrukcyjnymi dostarczonymi przez globalnych partnerów inżynieryjnych.

    TABELE WYDAJNOŚCI STONECLIP

    1.0 Tylko ładowanie pionowe

    Poniższe tabele dotyczą StoneClips przenoszących wyłącznie obciążenie pionowe (bez uwzględnienia obciążenia wiatrem). Każdy klips mocowany jest za pomocą jednego mocowania, poprzez górny otwór w płycie tylnej.

    Mocowania należy dobierać zgodnie z dokumentacją producenta mocowania.

    Tabela 1.1 — Obciążalność pionowa — sworzeń M12 z płytą tylną o grubości 3,0 mm

    Liczba wgłębień) [mm] Maksymalne obciążenie pionowe na klips [kg] Naprawianie ładowania
    Ścinanie *)[kN] Rozciągnięcie *)[kN]
    50 52.5 0.63 0.76
    40 64.5 0.77 0.77
    30 81 0.97 0.78

    Tabela 1.2 – Obciążalność pionowa: Sworzeń MI0 z płytą tylną o grubości 3,0 mm

    Liczba wgłębień) [mm] Maksymalne obciążenie pionowe na klips [kg] Naprawianie ładowania
    Ścinanie *)[kN] Rozciągnięcie *)[kN]
    50

    29.7

    		0.36 0.43
    40 38 0.46 0.46
    30 53 0.64 0.51
    20 89 1.07 0.64

    Tabela 1.3 – Obciążalność pionowa – sworzeń M8 z płytą tylną o grubości 2,0 mm

    Liczba wgłębień) [mm] Maksymalne obciążenie pionowe na klips [kg] Naprawianie ładowania
    Ścinanie *)[kN] Rozciągnięcie *)[kN]
    50

    14.9

    		0.18 0.21
    40 19 0.23 0.23
    30 26.5 0.32 0.25
    20 44.5 0.53 0.32

    Tabela 1.4 – Obciążalność pionowa – sworzeń M6 z płytką tylną o grubości 1,5 mm

    Liczba wgłębień) [mm] Maksymalne obciążenie pionowe na klips [kg] Naprawianie ładowania
    Ścinanie *)[kN] Rozciągnięcie *)[kN]
    40 7.8 0.09 0.09
    30 11 0.13 0.11
    20 18 0.22 0.13

    *) Obciążenie stanu granicznego
    #) „Wnęka” to odległość pomiędzy podłożem a wewnętrzną powierzchnią panelu.
