GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale
GI obsadzone w kanale

GI obsadzone w kanale

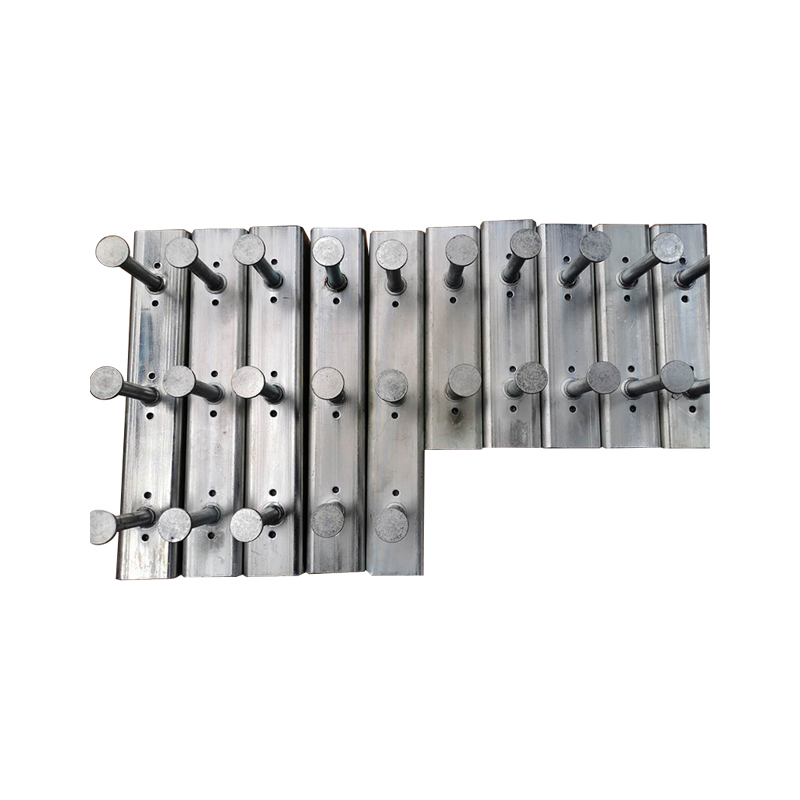

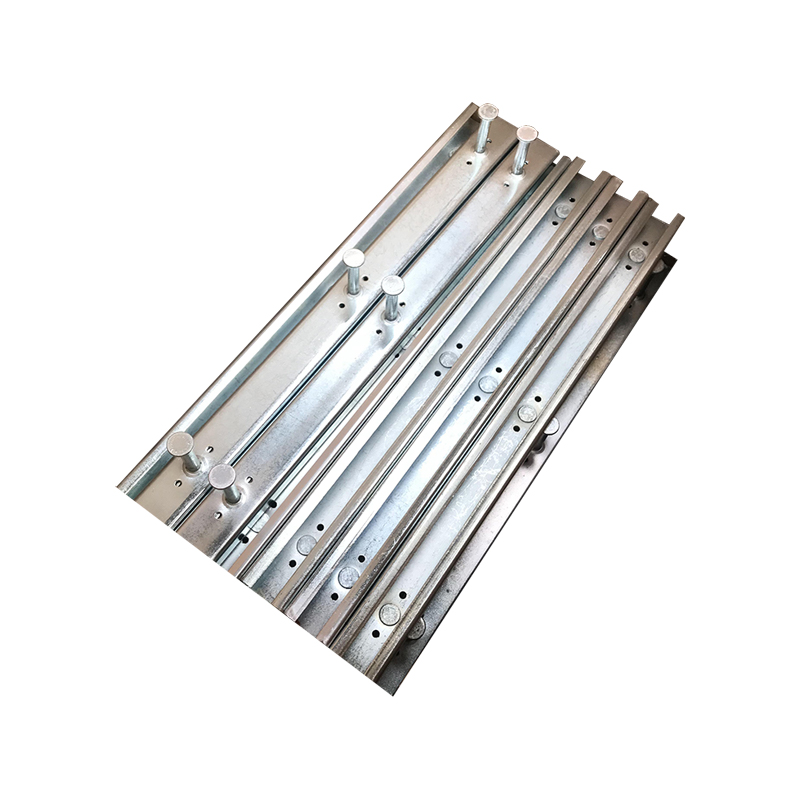

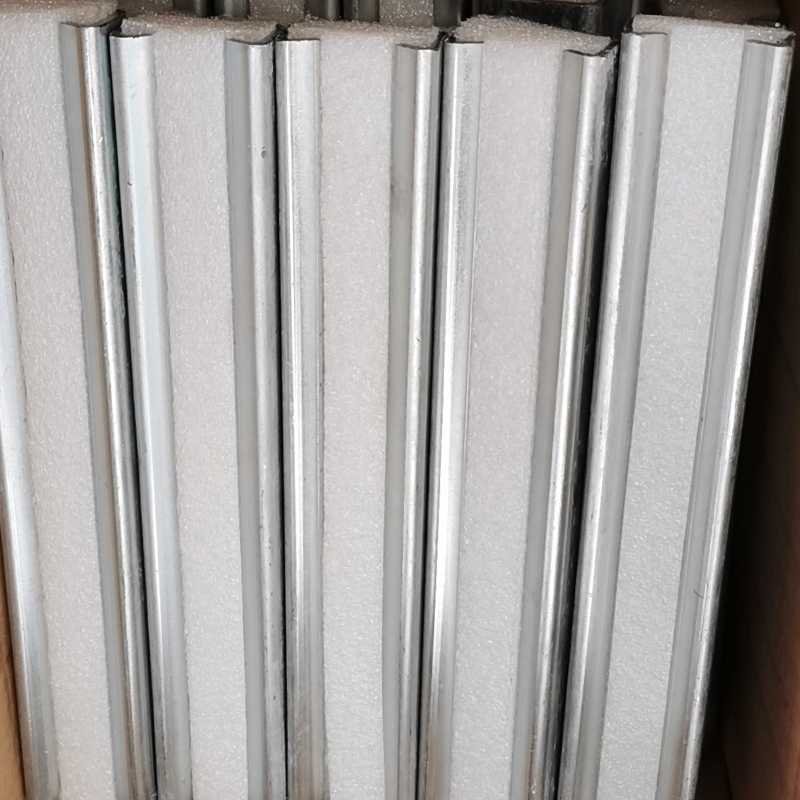

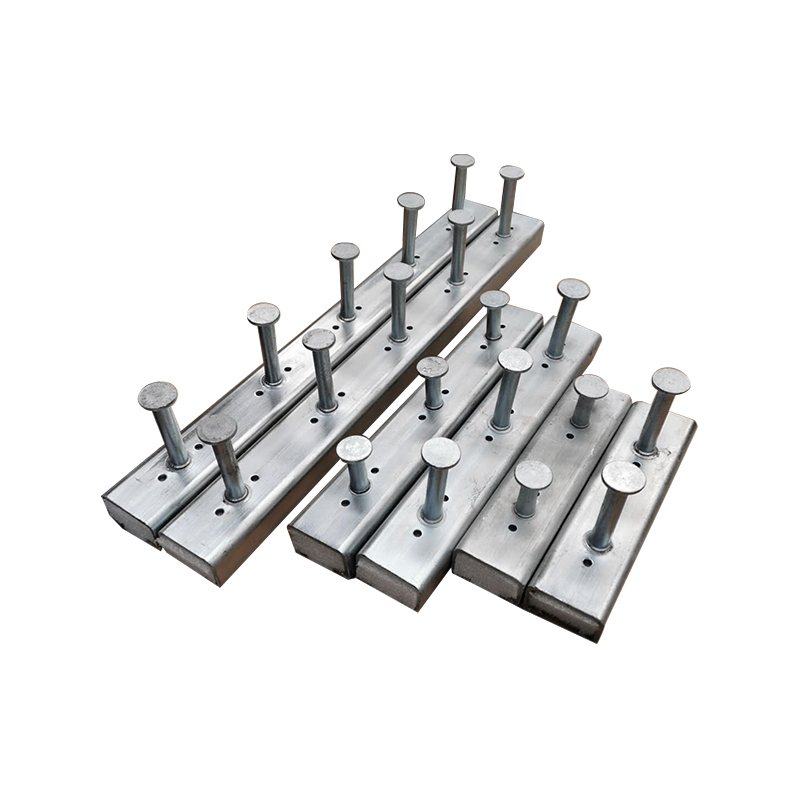

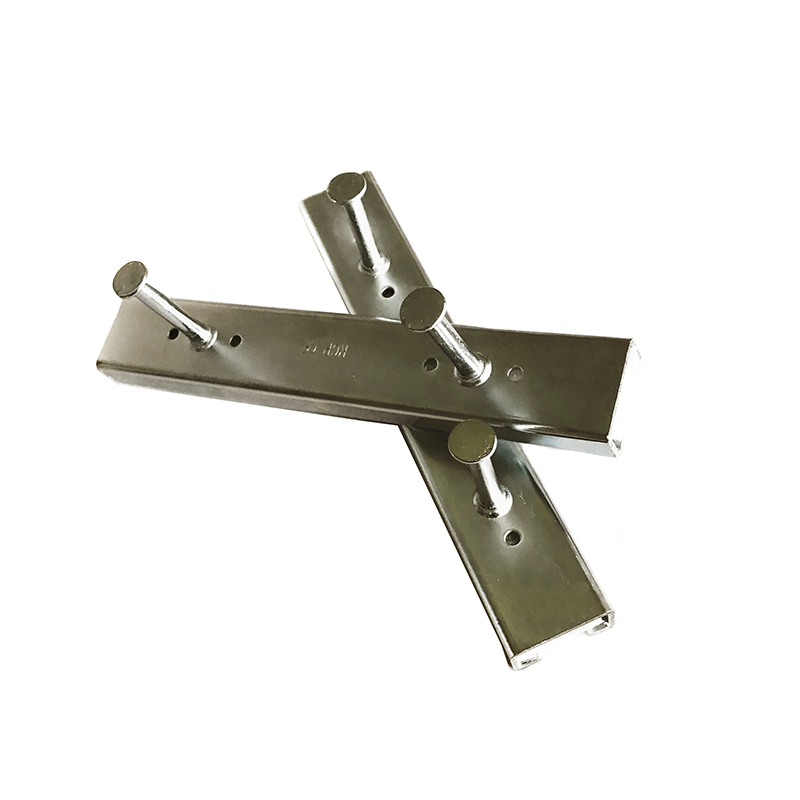

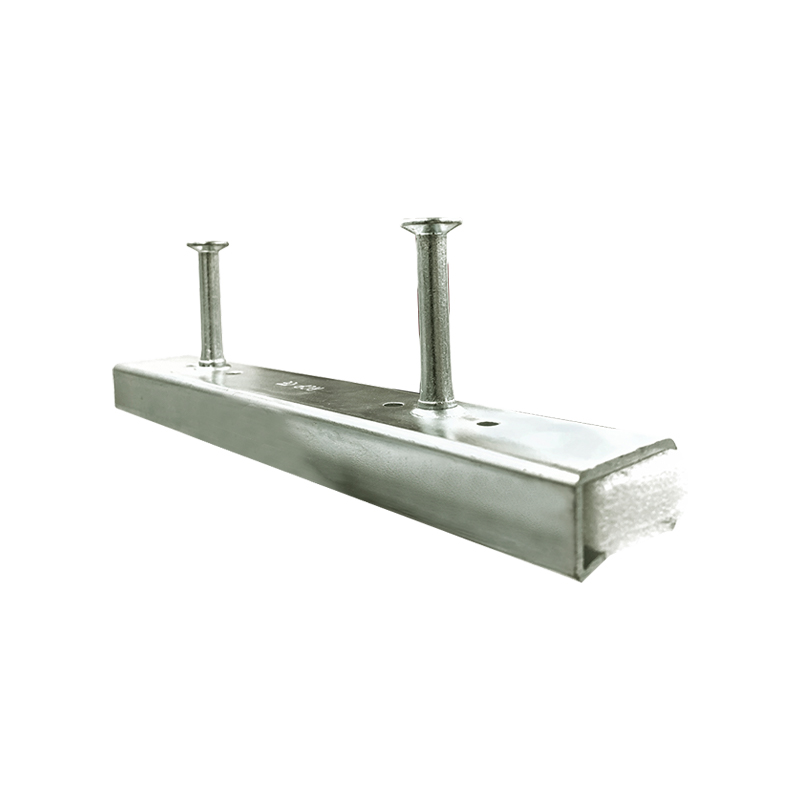

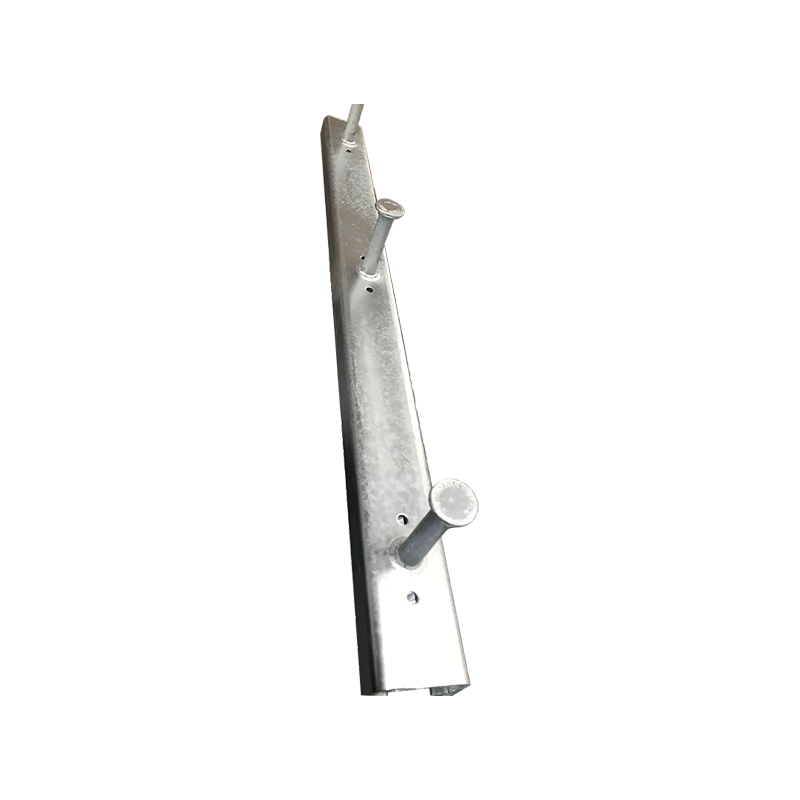

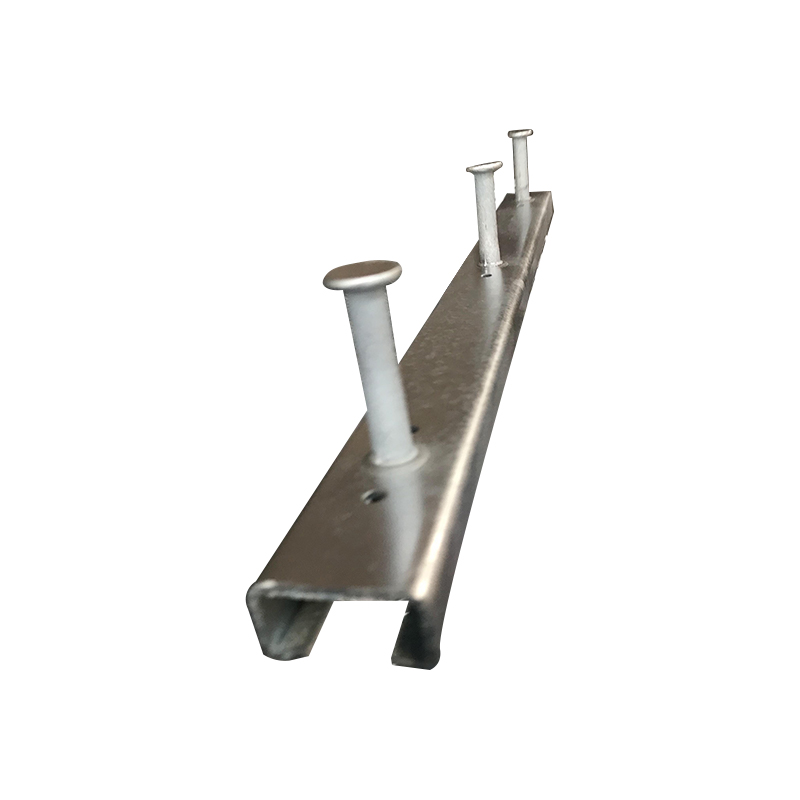

GI Cast-In Channel, ocynkowany kanał wbudowany żelazny, jest wbudowaną częścią powszechnie stosowaną w projektach budowlanych. Wykonany jest z ocynkowanej arkusza żelaza o wysokiej wytrzymałości, a jego powierzchnia została specjalnie traktowana jako właściwości przeciwkorozowe. Główną funkcją kanału GI Cast-In jest osadzenie go wewnątrz konstrukcji budynku, gdy beton jest wylewany, aby zapewnić stały punkt dla kolejnych projektów instalacyjnych. Za pośrednictwem kanałów wstępnie zakręconych rur, kabli i innych linii można łatwo przymocować wewnątrz budynku. GI Cast-In Channel ma rozsądny projekt, jest łatwy do zainstalowania i może być ściśle połączony z betonem, aby utworzyć stabilną i niezawodną strukturę wsparcia.
Uzyskaj wycenę
Poprzedni：GI obsadzone w kanale Anchor z płytkąNastępny：Kanał Anchor GI
  • parametr
  • Skontaktuj się z nami
  • Wartości identyfikacyjne
    ProfiL
    72/48
    72/49
    55/42
    52/34
    54/33
    50/30p
    49/30
    40/22p
    40/25
    38/17
    HTA-CE 28/15
    Typ
    gorący
    Zimnany
    gorący
    gorący
    Zimnany
    gorący
    Zimnany
    gorący
    Zimnany
    Zimnany
    Zimnany
    Geometria
    Halfen kanały HTA-CE
    Uwaga: OBserwuj wysokość instalacji H inst
    Tworzywo
    Stal
    A4
    HCR

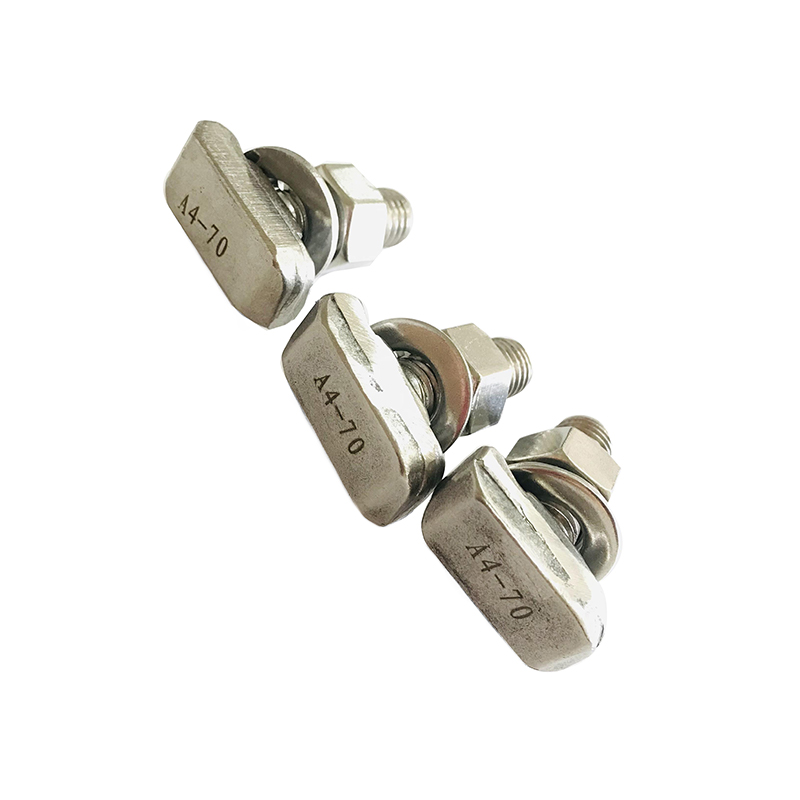

    Śruby
    72/48
    72/48
    50/30
    50/30
    50/30
    50/30
    50/30
    40/22
    40/22
    38/17
    HS 28/15
    Wątki
    M20 - M30
    M20 - M30
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M20
    M10 - M16
    M10 - M16
    M10 - M16
    M6 - M12
    S SIB [MM]
    129
    129
    109
    88
    88
    98
    81
    79
    65
    52
    42
    Pojemność obciążenia profilu
    N Rd, s, i [KN]
    55.6
    55.6
    44.4
    		36.1 30.6 21.7 17.2 19.4 11.1 10.0 5.0
    V Rd, s, i [KN] 72.2 57.8 39.7 22.4
    M Rd, S, Flex
    [Nm]     		Stal 7472 - 5606 2933 2595 2437 1455 1208 956 504 276
    Nr 7630 7493 - 2996 2595 2743 1485 1358 931 516 282

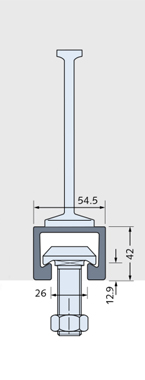

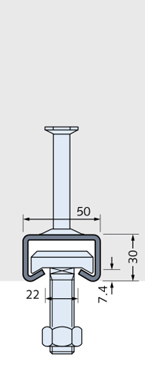

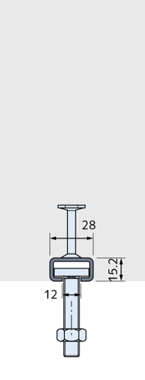

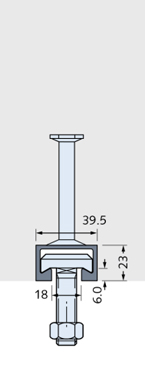

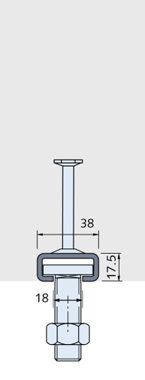

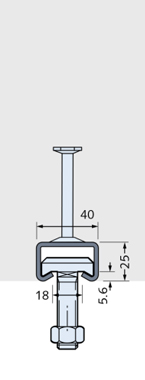

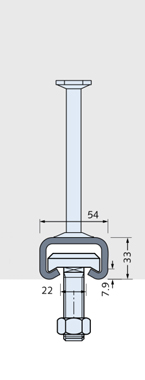

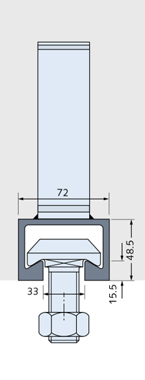

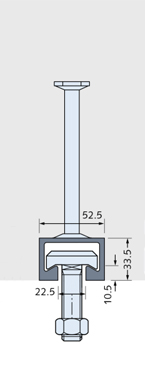

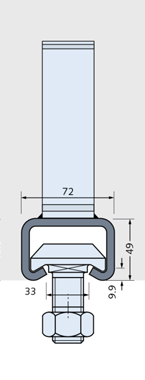

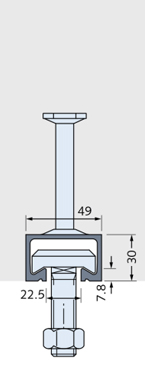

    Geometria
    H inst [MM] ①② (191) (193) 182 (185) 162 (164) 161 (164) 112 (161) 103 (101) 97 (154) 89 (89) 81 (82) 50 (79)
    b CH [MM] 72 72 54.5 52.5 54 49 50 39.5 40 38 28.0
    h Ch [MM] 48.5 49 42 33.5 33 30 30 23 25 17.5 15.25
    l y
    [mm 4 ]     		Stal 349721 293579 187464 93262 72079 52575 41827 19859 20570 8547 4060
    Nr 19859 19097
    h ef [MM] 179 179 175 155 155 106 94 91 79 76 45
    C min [MM] 150 150 100 100 100 75 75 50 50 50 40

    Kanały kotwiczne

    Znany również jako kotwica lub kanał instalacyjny, jest komponentem używanym w aplikacjach konstrukcyjnych i strukturalnych w celu zapewnienia bezpiecznego i regulowanego rozwiązania zakotwiczenia. Jest powszechnie używany do dołączania i wspierania różnych elementów budowlanych, takich jak fasady, ściany kurtynowe, panele okładzinowe i zawieszenie sufitów.

    Kanał Anchor składa się z metalowego kanału lub ścieżki, który jest osadzony lub przymocowany do konstrukcji podtrzymującej, takiej jak beton lub stal. Zazwyczaj ma przekrój w kształcie litery U lub w kształcie litery C, umożliwiając łatwe wstawienie i regulację śrub kotwicznych, prętów gwintowanych lub innych elementów złącznych.

    Kanał kotwiczny jest instalowany podczas fazy budowy, zwykle przed zastosowaniem wykończenia lub okładziny zewnętrznej. Jest bezpiecznie przymocowany do podstawowej struktury przy użyciu odpowiednich elementów łączników, takich jak betonowe śruby, klej lub spawanie, w zależności od określonych wymagań dotyczących zastosowania i obciążenia.

    Po wprowadzeniu kanału kotwicy można przymocować do niego różne elementy budowlane za pomocą kompatybilnych złącza lub elementów złącznych. Umożliwia to elastyczność w instalacji, regulacji i wymianie tych elementów w razie potrzeby.

    Jedną z głównych zalet kanałów kotwicznych jest ich dostosowanie. Połączki lub złącza można łatwo ustawić wzdłuż kanału, umożliwiając precyzyjne wyrównanie i wyrównanie dołączonych elementów. Ta dostosowalność jest szczególnie przydatna w przypadku zmian wymiarów lub wyrównania podczas budowy.

    Kanały kotwiczne zapewniają również wysoki stopień pojemności i stabilności. Projekt kanału rozkłada obciążenie na większym obszarze, zmniejszając stężenie naprężeń i poprawiając ogólną wytrzymałość połączenia. To sprawia, że ​​kanały kotwiczne odpowiednie do zastosowań, w których zaangażowane są duże obciążenia lub siły dynamiczne.

    Należy zauważyć, że konkretna konstrukcja i funkcje kanałów kotwicznych mogą się różnić w zależności od producenta i zamierzonej aplikacji. Zaleca się konsultację z specyfikacjami i wytycznymi producenta w celu zapewnienia prawidłowej instalacji i wykorzystania kanałów kotwicznych dla konkretnych wymagań projektu.
