Podcięta kotwica do płyt kamiennych natury

Podcięta kotwica do płyt kamiennych Nature - niezawodne rozwiązania do montażu fasad

Na tej stronie znajdziesz szczegółowe specyfikacje naszego systemu Undercut Anchor, profesjonalnego rozwiązania do bezpiecznego i ukrytego montażu paneli elewacyjnych z kamienia naturalnego. System ten został zaprojektowany tak, aby sprostać rygorystycznym wymaganiom nowoczesnego projektowania architektonicznego, oferując trwałe i estetyczne wykończenie dla różnych projektów budowlanych.

Cechy produktu i zalety techniczne

• Instalacja ukryta: Podcięta konstrukcja pozwala na całkowicie ukryty system mocowania, zachowując estetyczną integralność elewacji z kamienia naturalnego. Jest to kluczowa funkcja dla projektów wymagających czystego, płynnego wyglądu.
• Wysoka nośność: Zaprojektowane z myślą o doskonałej odporności na wysuwanie, kotwy te zapewniają wyjątkowe bezpieczeństwo i stabilność ciężkich kamiennych paneli okładzinowych. Nośność jest kluczowym czynnikiem dla inżynierii elewacji i bezpieczeństwa.
• Regulowany montaż: Nasz system zawiera komponenty umożliwiające trójwymiarową regulację, co pozwala na precyzyjne wyrównywanie i wyrównywanie płyt kamiennych podczas montażu. Funkcja ta upraszcza proces budowy i zapewnia idealne wyrównanie fasady.
• Odporność na korozję: Wykonane z wysokiej jakości stali nierdzewnej (A2/A4) kotwy zapewniają doskonałą odporność na czynniki środowiskowe, w tym wilgoć i czynniki korozyjne. Zapewnia to długoterminową trwałość i jest niezbędne do systemy okładzin ścian zewnętrznych .

Opis produktu

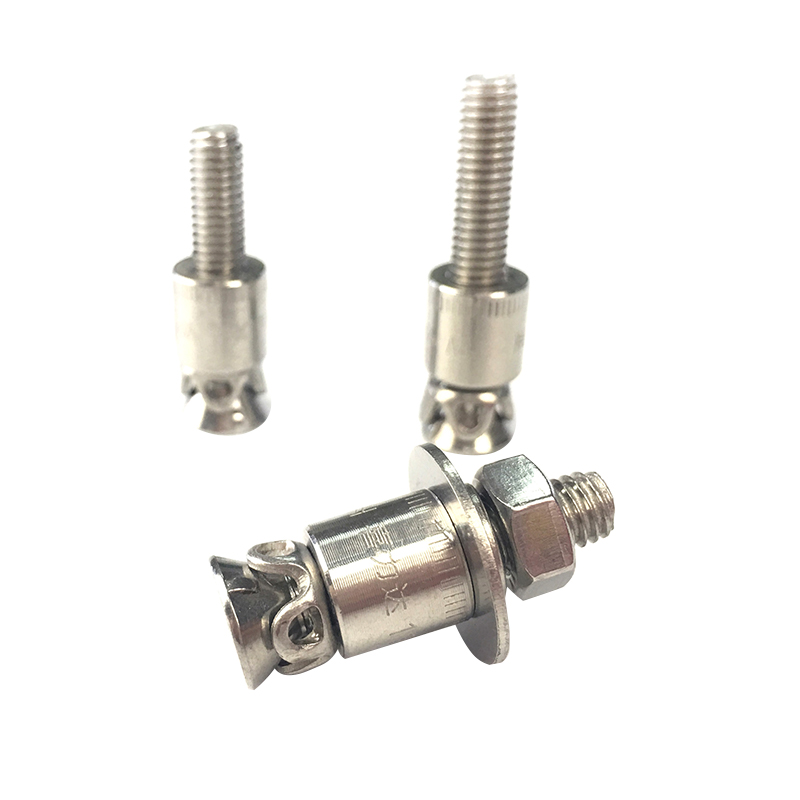

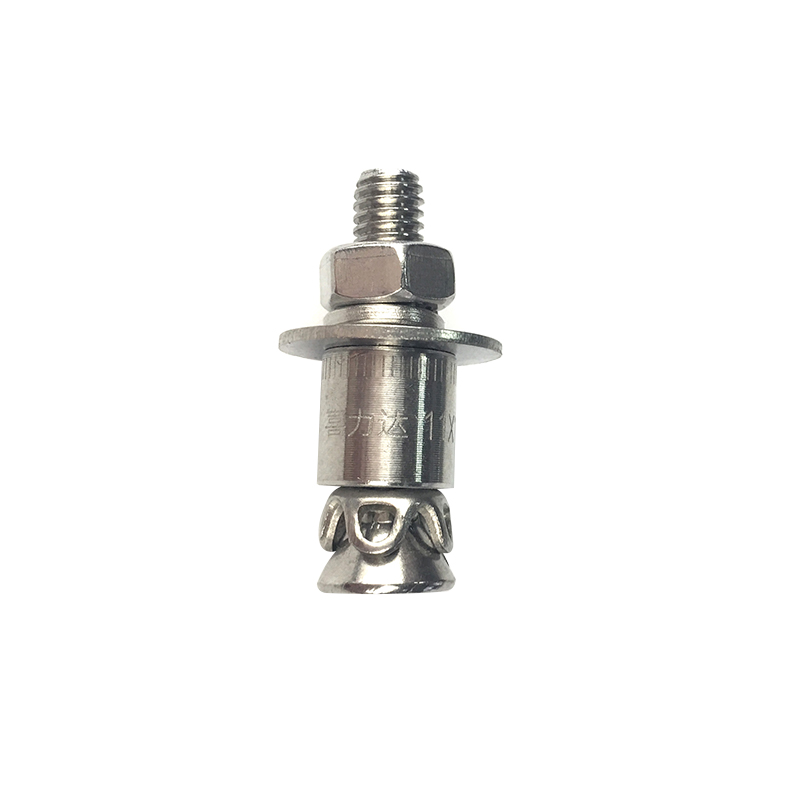

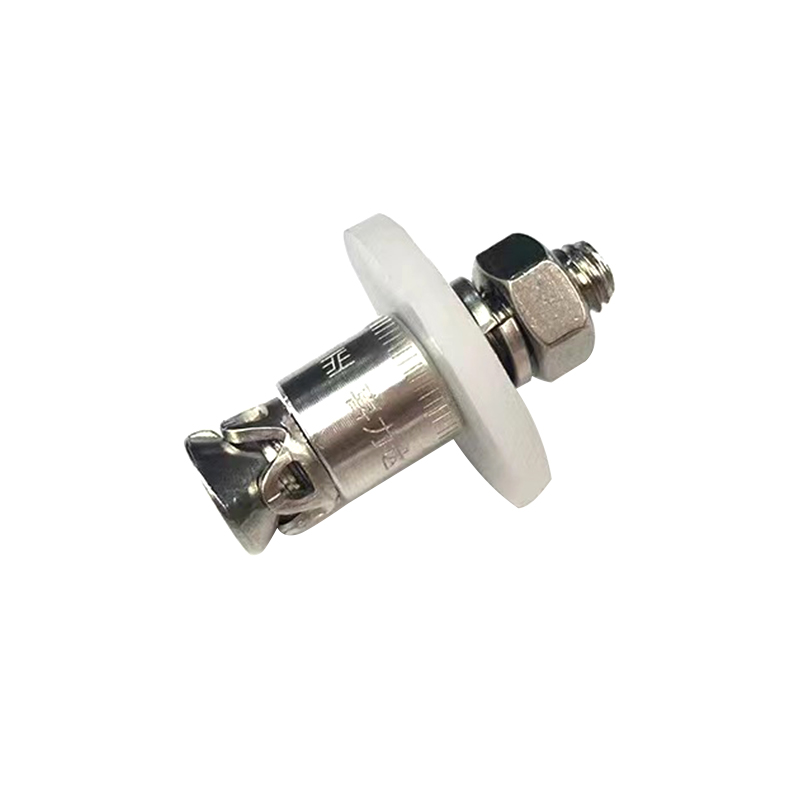

System Undercut Anchor to specjalistyczna kotwica mechaniczna zaprojektowana specjalnie do bezpiecznego i bezstresowego mocowania płyt z kamienia naturalnego do podkonstrukcji nośnej. System ten działa na zasadzie podciętego otworu wiertniczego, który tworzy połączenie blokujące wewnątrz kamiennego panelu. Metoda ta zapewnia niezawodne, nierozszerzające się i wolne od naprężeń mocowanie, kluczowe dla zapobiegania pęknięciom naprężeniowym w kamieniu. Rozwiązanie to jest szeroko stosowane w projektach elewacji architektonicznych, gdzie ukryte systemy mocowania elewacji są warunkiem wstępnym projektu.

Nasze kotwy podcięte, wyprodukowane zgodnie ze ścisłymi stiardami branżowymi, przechodzą rygorystyczną kontrolę jakości, aby zapewnić stałą wydajność. Zastosowanie najwyższej jakości stali nierdzewnej w połączeniu z precyzyjną inżynierią gwarantuje produkt spełniający międzynarodowe stiardy bezpieczeństwa i trwałości elewacji. Ten produkt jest idealny dla profesjonalnych instalatorów poszukujących niezawodnych kotwy do okładzin marmurowych and mocowania paneli granitowych .

Specyfikacje techniczne

Pola aplikacji

Produkt ten został zaprojektowany do stosowania w różnych scenariuszach przemysłowych i architektonicznych, w tym między innymi:

• Systemy elewacji zewnętrznych: Idealny do mocowania fasad przeciwdeszczowych z kamienia naturalnego na wieżowcach i budynkach komercyjnych. Obejmuje to instalacja fasady trawertynowej and instalacja okładzin wapiennych .
• Okładzina ścienna wewnętrzna: Nadaje się do montażu ciężkich paneli kamiennych w przestrzeniach wewnętrznych, takich jak hole i salony wystawowe, gdzie pożądane jest wyrafinowane, bezszwowe wykończenie.
• Modernizacje architektoniczne: Stosowany przy renowacji istniejących budynków w celu modernizacji fasady o nowe kamienne panele okładzinowe.

FAQ

Czym kotwy podcięte różnią się od tradycyjnych kotew okładzinowych z kamienia?

Podcięte kotwy tworzą mechaniczną blokadę poprzez rozszerzenie się do wstępnie wywierconego, stożkowego otworu w kamieniu, zapewniając bezpieczne, nierozszerzające się połączenie, które jest niezależne od wytrzymałości kamienia na rozciąganie. Z kolei wiele tradycyjnych kotwic opiera się na rozszerzającym się dopasowaniu ciernym, które może wywierać nacisk na kamień i zwiększać ryzyko pęknięcia. Metoda podcięcia jest wysoce skuteczna w przypadku ukrytego mocowania i lepszego rozłożenia obciążenia, co czyni ją preferowanym wyborem w przypadku wysokiej klasy systemy fasad z kamienia naturalnego .

Jakie rodzaje kamienia naturalnego są kompatybilne z tym systemem?

Nasz system Undercut Anchor został zaprojektowany z myślą o kompatybilności z szeroką gamą gęstych, twardych materiałów z kamienia naturalnego, w tym granitem, marmurem, trawertynem i wapieniem. Wybór odpowiedniego rozmiaru kotwy i techniki montażu zależy od konkretnych właściwości i grubości kamienia. Zalecamy zapoznanie się z kartą danych technicznych i przeprowadzenie wstępnych testów wyciągania, aby zapewnić optymalną wydajność dla konkretnego rodzaju kamienia.

Jaka jest typowa nośność kotwy podciętej?

Nośność zależy od kilku czynników, w tym rozmiaru kotwy, rodzaju i grubości płyty z kamienia naturalnego oraz jakości instalacji. Na przykład większa kotwica zapewni większą pojemność. Nasza specyfikacja techniczna zawiera szczegółowe wartości wytrzymałości na rozciąganie i ścinanie dla każdego rozmiaru kotwy w standardowych warunkach. Kotwy te zostały specjalnie zaprojektowane tak, aby spełniać rygorystyczne wymagania bezpieczeństwa systemy mocowania okładzin zewnętrznych i przepisy budowlane.

Zalety montażu z kotwami podciętymi

1. dwukrotność nośności granicznej (min.)

2. kotwicę można umieścić w dowolnym miejscu na powierzchni

3. The panel można zoptymalizować statycznie

4. momenty zginające dolnego panelu

5. wyższe czynniki bezpieczeństwa

6. brak widocznych elementów mocujących (w złączu)

Ze względu na metodę produkcji paneli z kamienia naturalnego (piła bramowa) tolerancje grubości kilku milimetrów są normalne. Jednakże mocowanie dystansowe może wyrównać różne grubości paneli.

Zastosowanie kotwy wpuszczanej do mocowania dystansowego oferuje rozwiązanie wyrównujące te tolerancje grubości. Stała pozostała grubość ścianki (RWD) (wymiar od dna otworu wiertniczego do powierzchni panelu)

a stała całkowita długość kotwicy zapewnia pewną odległość. Różne grubości paneli

różne szerokości szczelin z tyłu panelu pomiędzy nakrętką dystansową a tyłem panelu.

Podane grubości mocowania opierają się na zastosowaniu nakrętki samoblokującej zgodnie z normą DIN 985, zwykłej podkładki zgodnie z normą DIN125 i wymaganego występu gwintu. Obydwa komponenty nie są dostarczane z kotwicą, ale można je zamówić jako dodatkowe.

Jeżeli nie stosuje się nakrętek samoblokujących, wymagane jest inne odpowiednie urządzenie blokujące nakrętki. Różne grubości mocowania można obliczyć w każdym indywidualnym przypadku na podstawie długości śruby kotwy.

Podana minimalna grubość panelu zależy od sposobu montażu lub rodzaju kotwicy. Przepisy krajowe są zawsze decydujące i należy ich przestrzegać.
