Wspornik montażowy do instalacji fotowoltaicznej z kolorowymi płytkami stalowymi Zacisk blokujący pionową krawędź
Wspornik montażowy do instalacji fotowoltaicznej z kolorowymi płytkami stalowymi Zacisk blokujący pionową krawędź

Wspornik montażowy do instalacji fotowoltaicznej z kolorowymi płytkami stalowymi Zacisk blokujący pionową krawędź

Wsporniki i akcesoria fotowoltaiczne są nieodzowną częścią fotowoltaicznego systemu wytwarzania energii. Ich główną funkcją jest podparcie i mocowanie modułów fotowoltaicznych, aby zapewnić stabilną i bezpieczną pracę modułów. Zacisk do płytek trapezowych jest ważnym dodatkiem w systemie wsporników fotowoltaicznych. Zaprojektowane specjalnie do montażu na dachach z blachy trapezowej. Wykonany jest z materiałów o dużej wytrzymałości, ma stabilną konstrukcję i jest łatwy w montażu. Za pomocą zacisków trapezowych moduły fotowoltaiczne można szczelnie przymocować do dachu. Zacisk do płytek trapezowych charakteryzuje się również dobrą kompatybilnością i możliwością regulacji oraz można go dostosować do modułów fotowoltaicznych o różnych specyfikacjach i kształtach, a także potrzeb instalacyjnych pod różnymi kątami i kierunkami. Dzięki temu może odgrywać doskonałą rolę w różnych projektach wytwarzania energii fotowoltaicznej i przyczyniać się do rozwoju zielonej energii.
Uzyskaj wycenę
Poprzedni：Słoneczne fotowoltaiczne wsporniki regulacyjne dachowe napięcie średnie 35-50 mm Akcesoria fotowoltaiczneNastępny：Słoneczne wsporniki fotowoltaiczne i akcesoria, trapezoidalne zaciski płytek
  • parametr
  • Skontaktuj się z nami
  • Akcesoria do montażu fotowoltaicznego

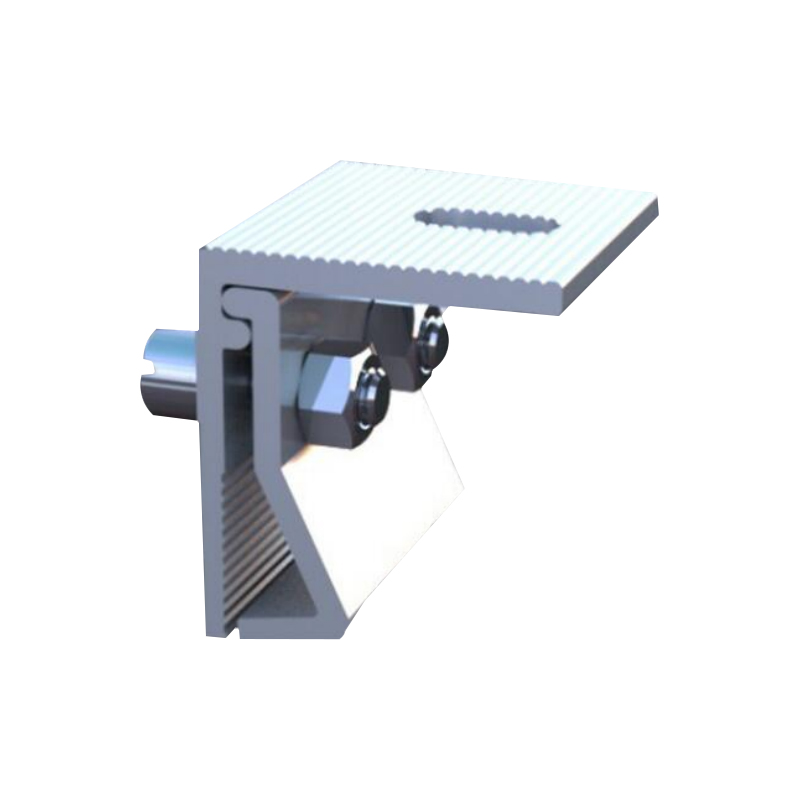

    Kolorowy wspornik do instalacji fotowoltaicznej z płytkami stalowymi Zacisk blokujący pionową krawędź
    Mocowanie krawędzi pionowej do dachów z kolorowej blachodachówki | Utrwalenie niepenetrujące | Zabezpieczenie modułu fotowoltaicznego
    Niepenetrujący Zaangażowanie krawędzi pionowej Stop aluminium/stal nierdzewna Roczna wydajność 2000 ton
    Zacisk blokujący pionową krawędź
    Przegląd produktu

    Wspornik montażowy do fotowoltaiki z kolorowych płytek stalowych Zacisk blokujący do pionowej krawędzi to niepenetrujący element mocujący przeznaczony do mocowania szyn montażowych fotowoltaiki do pionowej krawędzi kolorowych dachówek stalowych. Zacisk chwyta podniesiony rąbek stojący lub pionowe żebro metalowego profilu dachowego, przenosząc obciążenie paneli fotowoltaicznych na konstrukcję dachu bez wiercenia powierzchni panelu. Mechanizm blokujący wywiera kontrolowaną siłę docisku na żebro, rozkładając nacisk kontaktowy i zapobiegając miejscowemu odkształceniu blachy dachowej. Zacisk dostosowuje się do typowych geometrii pionowych krawędzi występujących w profilach z kolorowych płytek stalowych stosowanych w budynkach przemysłowych i komercyjnych. Zacisk wykonany ze stopu aluminium lub stali nierdzewnej jest odporny na korozję atmosferyczną i utrzymuje siłę zacisku w warunkach cykli termicznych. Konstrukcja umożliwia montaż za pomocą narzędzi ręcznych i ułatwia późniejsze ustawienie szyn. Nadaje się do rozproszonych dachowych systemów fotowoltaicznych, w których należy zachować integralność i wodoodporność dachu.

    Podstawowe zalety
    Niepenetrujący roof fixation Zaciska się na żebrze słupka bez wiercenia kolorowej blachy stalowej, zachowując oryginalną warstwę hydroizolacyjną i gwarancję dachu.
    Kontrolowane ciśnienie mocowania Mechanizm blokujący rozkłada siłę na powierzchnię żebra, zmniejszając ryzyko odkształcenia blachy lub miejscowej koncentracji naprężeń.
    Odporność na korozję Konstrukcja ze stopu aluminium lub stali nierdzewnej wytrzymuje ekspozycję na zewnątrz, wilgotność i zmiany temperatury przez cały okres użytkowania.
    Instalacja wspomagana narzędziami Do zaciskania i zwalniania wystarczą standardowe narzędzia ręczne, umożliwiając sprawną instalację i późniejszy dostęp konserwacyjny.
    Niestandardowe wsparcie rozwojowe Produkty mogą być opracowywane i produkowane zgodnie z rysunkami lub próbkami klientów, przy użyciu dedykowanych zespołów ds. form i narzędzi obejmujących różne kształty, wymiary i specyfikacje materiałowe.
    Dostawa własna Wszystkie produkty są produkowane we własnym zakresie, co pozwala na bezpośrednie ustalanie cen i stabilne planowanie dostaw. Roczna zdolność produkcyjna przekracza 2000 ton.
    Charakterystyka produktu
    Typ zacisku Zacisk blokujący pionową krawędź Dostępny wariant bez regulacji kąta
    Profil dachu Żebro pionowe z kolorowej blachy stalowej Szew stojący i podwyższona krawędź
    Metoda mocowania Mocowanie mechaniczne, bez penetracji Blacha dachowa pozostaje nienaruszona
    Opcje materiałowe Stop aluminium / stal nierdzewna AISI 304 Wykończenie anodowane lub pasywowane
    Kompatybilność Standardowe szyny montażowe PV Dostępne opcje adaptera szynowego
    Kierunek obciążenia Podnoszenie i boczne przenoszenie obciążenia Obliczenia konstrukcyjne według projektu
    Weryfikacja jakości Własne laboratorium i sprzęt badawczy Kontrole wymiarowe i mechaniczne
    Zgodność ze standardami Produkty spełniają międzynarodowe standardy Dokumentacja dostępna na żądanie
    Scenariusze zastosowań
    Instalacje fotowoltaiczne na dachach stalowych w kolorze przemysłowym
    Panele słoneczne na dachu magazynu komercyjnego
    Projekty montażu dachów metalowych na rąbek stojący
    Rozproszone systemy fotowoltaiczne wymagające zachowania gwarancji na dach
    Instalacje modernizacyjne na istniejących dachach metalowych
    Projekty o rygorystycznych wymaganiach w zakresie wodoodporności
    Uwagi dotyczące instalacji i projektu
    Weryfikacja geometrii żeber Przed złożeniem zamówienia sprawdź, czy wysokość i szerokość żebra pionowego odpowiadają szczękom zaciskowym. Rysunki profili lub próbki są zalecane do pierwszego użycia i mogą zostać sprawdzone przez wewnętrzny zespół narzędziowy.
    Kontrola momentu mocowania Zastosuj moment obrotowy w określonym zakresie, aby uniknąć nadmiernego ściskania żebra dachowego. Ponownie sprawdzić siłę mocowania po pierwszym cyklu termicznym.
    Sekwencja ustawiania szyn Umieścić zaciski wzdłuż żebra w rozstawie określonym na podstawie obliczeń obciążenia wiatrem. Wyrównaj szyny przed ostatecznym dokręceniem, aby uniknąć wywołanych naprężeń.
    Odmienna izolacja metalu W miejscach, w których aluminiowe zaciski stykają się ze stalowymi profilami dachowymi, należy stosować podkładki izolacyjne, aby zapobiec oddziaływaniom galwanicznym w wilgotnym lub przybrzeżnym środowisku.
    Często zadawane pytania
    Czy zacisk wymaga wiercenia w dachu z kolorowej dachówki stalowej?
    Nie. Zacisk blokujący pionową krawędź chwyta podniesione żebro profilu dachowego, dzięki czemu w kolorowej blasze stalowej nie są wiercone żadne otwory. Pozwala to zachować oryginalną warstwę hydroizolacyjną i pozwala zachować gwarancję producenta dachu. Siła docisku przekazywana jest poprzez żebro na konstrukcję dachu.
    Jakie profile żeber dachowych są kompatybilne z tą obejmą?
    Zacisk przeznaczony jest do pionowych żeber i rąbków stojących typowych dla profili z kolorowych płytek stalowych. Ponieważ wymiary żeber różnią się w zależności od producenta dachu, wymagane jest potwierdzenie specyficzne dla projektu. Można przesłać rysunki lub próbki profilu dachowego w celu sprawdzenia zgodności szczęk przed produkcją. Wewnętrzny zespół ds. form i narzędzi może dostosować geometrię zacisku tam, gdzie standardowa szczęka nie pasuje do żebra.
    Czy zacisku można używać w środowisku przybrzeżnym lub o wysokiej wilgotności?
    Tak, przy odpowiednim doborze materiału. Opcje ze stali nierdzewnej AISI 304 lub aluminium anodowanego zapewniają odporność na korozję w wilgotnych warunkach. Na obszarach przybrzeżnych zaleca się stosowanie podkładek izolujących pomiędzy aluminiowymi zaciskami a stalowymi profilami dachowymi, aby zapobiec oddziaływaniom galwanicznym. Opcje materiału i wykończenia są potwierdzane podczas przeglądu zamówienia.
    Jak określa się rozstaw zacisków dla projektu?
    Rozstaw zacisków zależy od obciążenia wiatrem, wysokości dachu, rozmiaru panelu i obliczeń konstrukcyjnych dla konkretnego projektu. Zacisk przenosi obciążenia unoszące i boczne z panelu fotowoltaicznego na żebro dachowe. Przed montażem należy sprawdzić rozstaw i układ względem projektu konstrukcyjnego projektu.
    Czy zacisk można dostosować do konkretnego profilu dachu lub wymagań projektu?
    Tak. Produkty mogą być opracowywane i produkowane według rysunków lub próbek klienta. Firma utrzymuje zespół form i narzędzi niestandardowych, który jest w stanie pracować z różnymi kształtami, rozmiarami i specyfikacjami materiałów. Wszystkie produkty są wytwarzane samodzielnie, więc ustalanie cen i planowanie produkcji odbywa się bezpośrednio. Roczna zdolność produkcyjna przekracza 2000 ton, a produkty wytwarzane są zgodnie z międzynarodowymi standardami, z kontrolą wspartą wewnętrznym laboratorium i zaawansowanym sprzętem badawczym.
    Utrwalenie niepenetrujące | Zaangażowanie krawędzi pionowej | Opracowanie niestandardowe na podstawie rysunków lub próbek | Własne laboratorium | Materiały własnej produkcji | Wydajność roczna 2000 ton
    Modelka CMCJ-003 Materiał AL-6005T5
    Obróbka powierzchniowa anodowanie Waga 154,4 g
