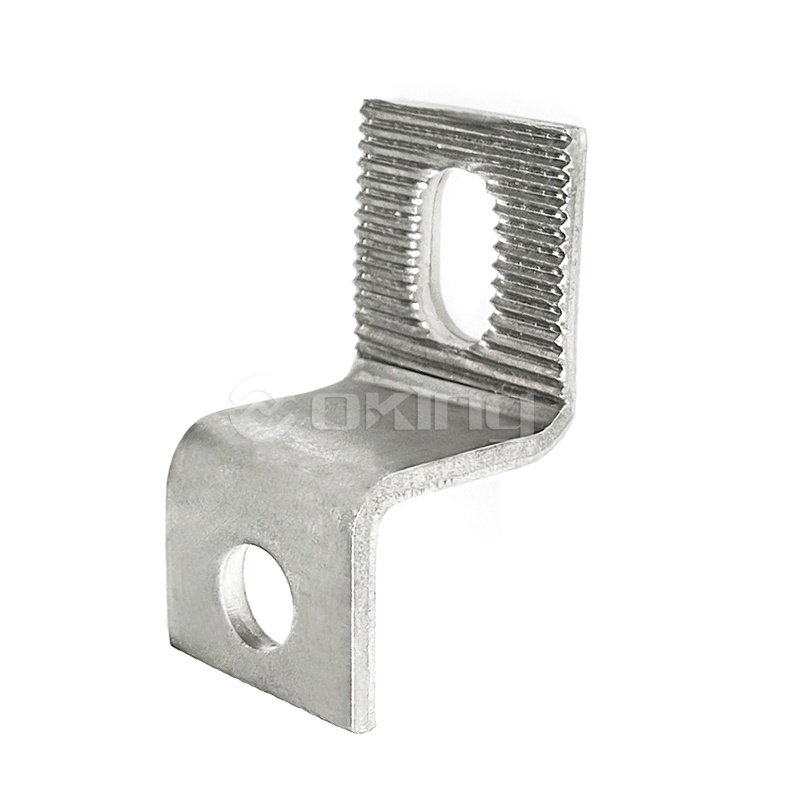

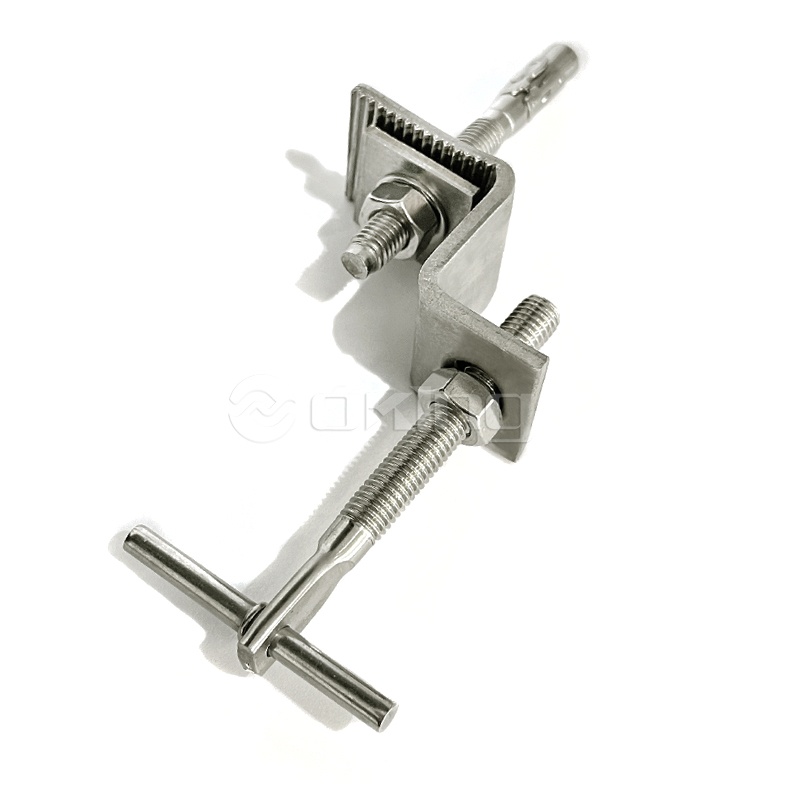

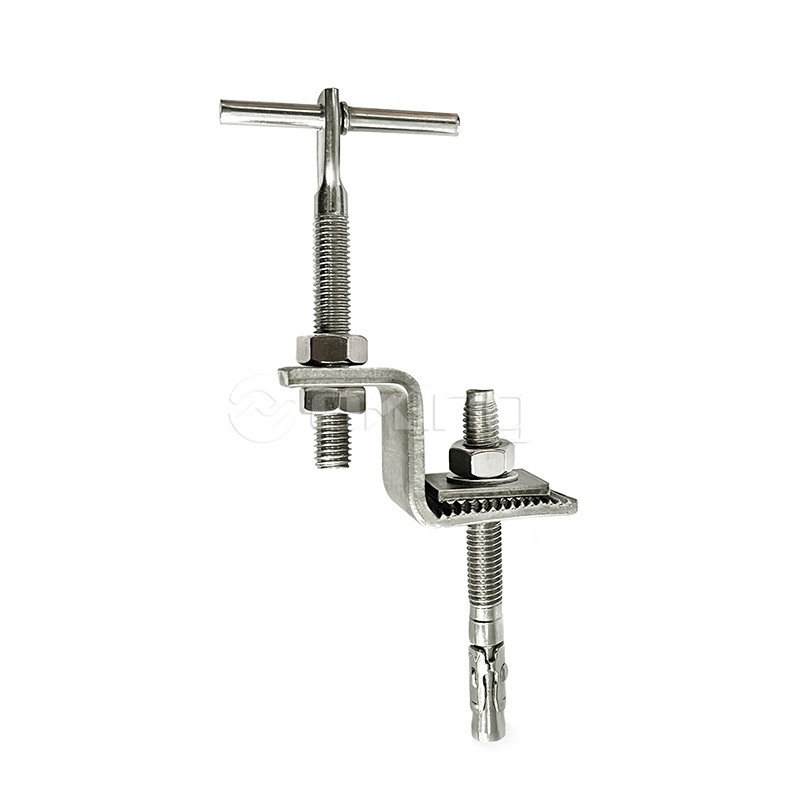

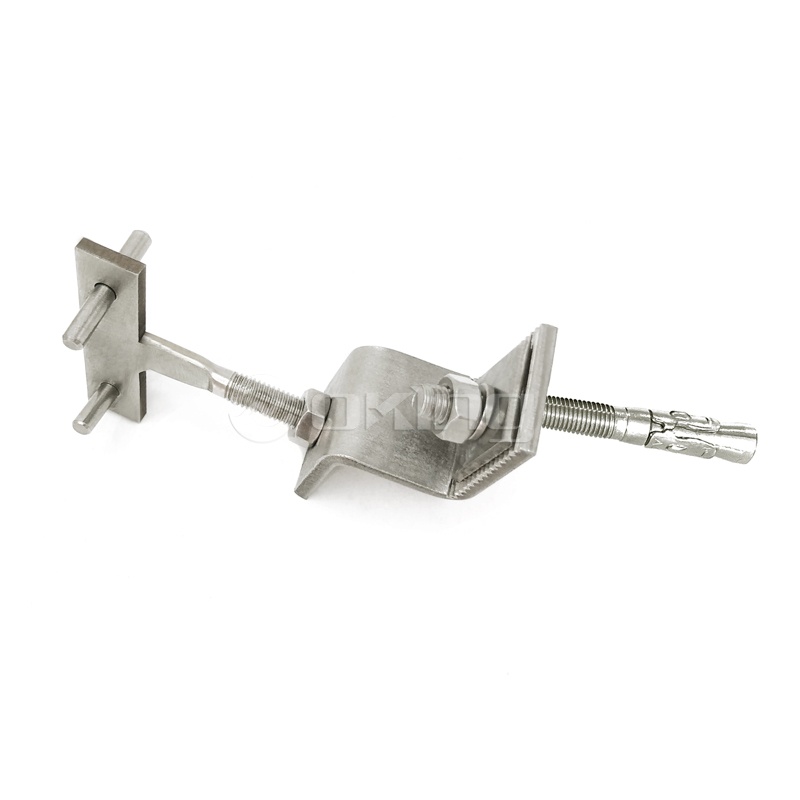

AZZ01 Łatwy w montażu wspornik kamienny ze stali nierdzewnej Z
AZZ01 Łatwy w montażu wspornik kamienny ze stali nierdzewnej Z
AZZ01 Łatwy w montażu wspornik kamienny ze stali nierdzewnej Z
AZZ01 Łatwy w montażu wspornik kamienny ze stali nierdzewnej Z
AZZ01 Łatwy w montażu wspornik kamienny ze stali nierdzewnej Z
AZZ01 Łatwy w montażu wspornik kamienny ze stali nierdzewnej Z
AZZ01 Łatwy w montażu wspornik kamienny ze stali nierdzewnej Z
AZZ01 Łatwy w montażu wspornik kamienny ze stali nierdzewnej Z

AZZ01 Łatwy w montażu wspornik kamienny ze stali nierdzewnej Z

● Materiał: stal nierdzewna 1.4301 [A2) i 1.4401 [A4] ● Powyższa tabela została przygotowana na podstawie wyników testów LGA ● Podane obciążenia są charakterystycznymi obciążeniami rezystancyjnymi ● Śruby są dostarczane osobno ● Maksymalne ciśnienie wiatru: 350 N ● Wyniki testów są dostępne na zamówienie
Uzyskaj wycenę
Poprzedni：AZZ05 Specjalistyczny serwis i projektowanie płytek elewacyjnych Z Kotwa - do dużych rozmiarów projekcjiNastępny：Dostosowana kotwica Z ze stali nierdzewnej
  • parametr
  • Skontaktuj się z nami

  • AZZ01 Wspornik Z z nitowaną nakrętką do systemu mocowania do kamienia

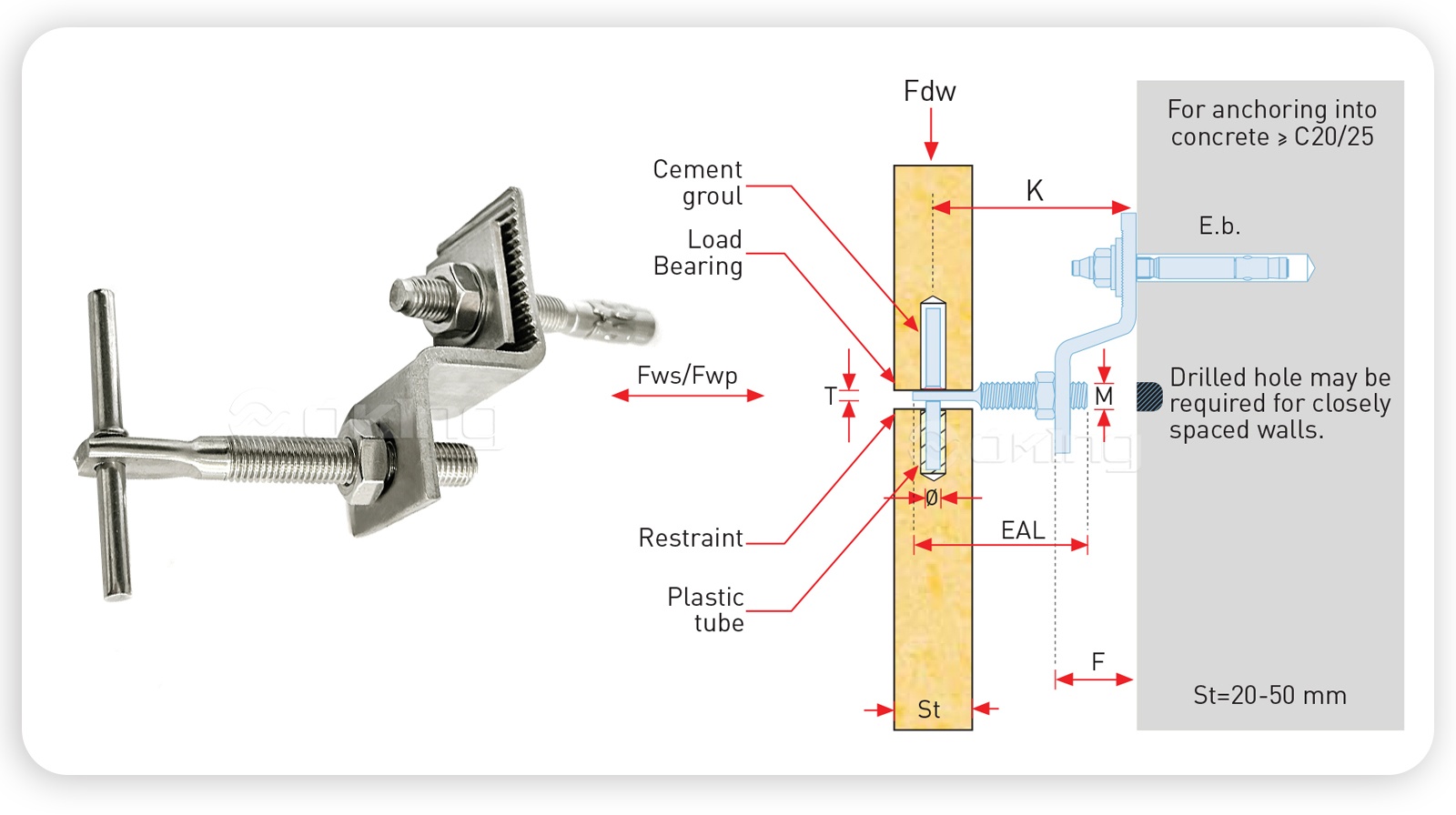

    ●Szczegóły techniczne

    Kod produktu Projekcja

    Min.

    Projekcja

    Maks.

    Projekcja

    Martwy

    Załaduj

    Formowanie

    Rozmiar

    Wiatr-

    Ciśnienie

    Wiatr-

    Ssanie

    Ekspansja

    Rozmiar śruby

    Przypnij

    Średnica

    Przym. Ramię

    Rozmiar metryczny

    Przym. Ramię

    Płaska grubość

    Przym. Ramię

    Długość

    K (mm) K- (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b.(mm) ф (mm) M (mm) T (mm) EL (mm)
    AZZ01-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ01-552 55 50 70 20 60
    AZZ01-752 75 60 90 40 70
    AZZ01-952 95 80 110 60 70
    AZZ01-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ01-753 75 60 90 40 60
    AZZ01-953 85 70 100 60 60
    AZZ01-1153 95 80 110 80 60
    AZZ01-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z1-754 75 60 90 20 80
    AZZ01- 954 95 80 110 40 80
    AZZ01-1154 115 100 130 60 80
    AZZ01-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ01-955 95 80 110 40 80
    AZZ01-1155 115 100 130 60 80
    AZZ01-1355 135 120 150 80 80

    Kątownik ze stali nierdzewnej 201 304 316 do mocowania okładzin marmurowych
    Występy od 45 do 135 mm
    Obciążenia do 800N

    Nadaje się do połączeń poziomych i pionowych

    Grubość kamienia 20-50 mm

    Mocowane do ścian nośnych za pomocą kołków rozporowych i do ceowników za pomocą wkrętów ustalających
    Materiał: 1.4571/1.4404/1.4401 (A4/AISI 316) lub 1.4301 (A2/AISI 304)

    ● Opis kodu produktu
    AZZ01 - 45 2 A
    AZZ01: Wpisz

    45: Projekcja (mm)

    2: Martwy ładunek (x10 kg)

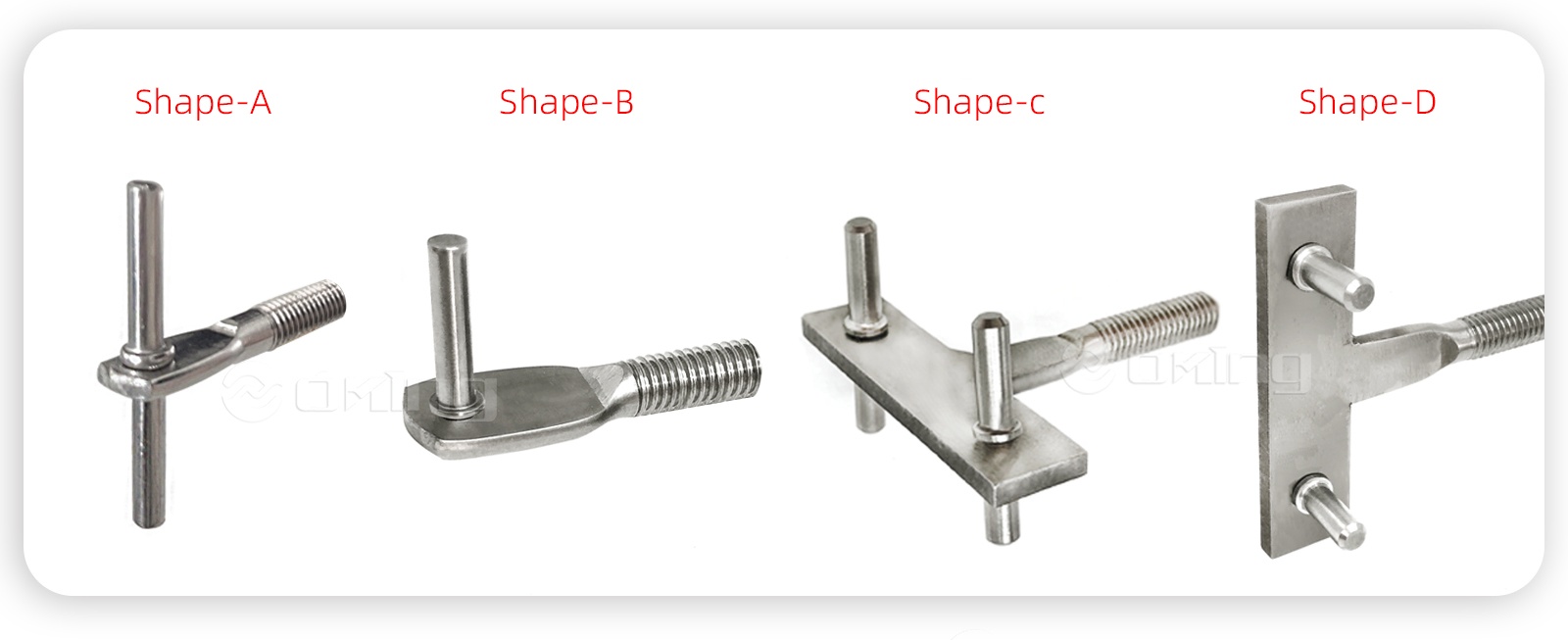

    O: Kształt

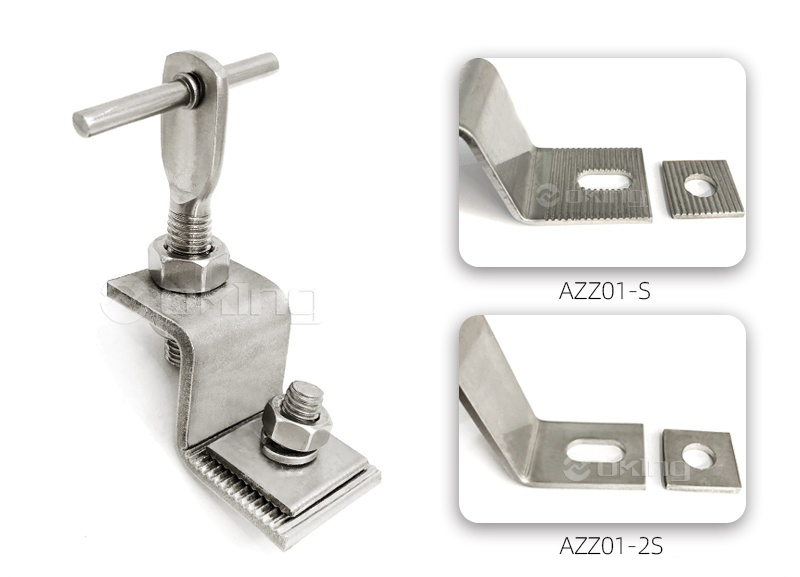

    AZZ01-S
    Wpisz with Serrated and serrated washer.
    AZZ01-2S
    Wpisz without serration and with plain washer.

    ●Instalacja

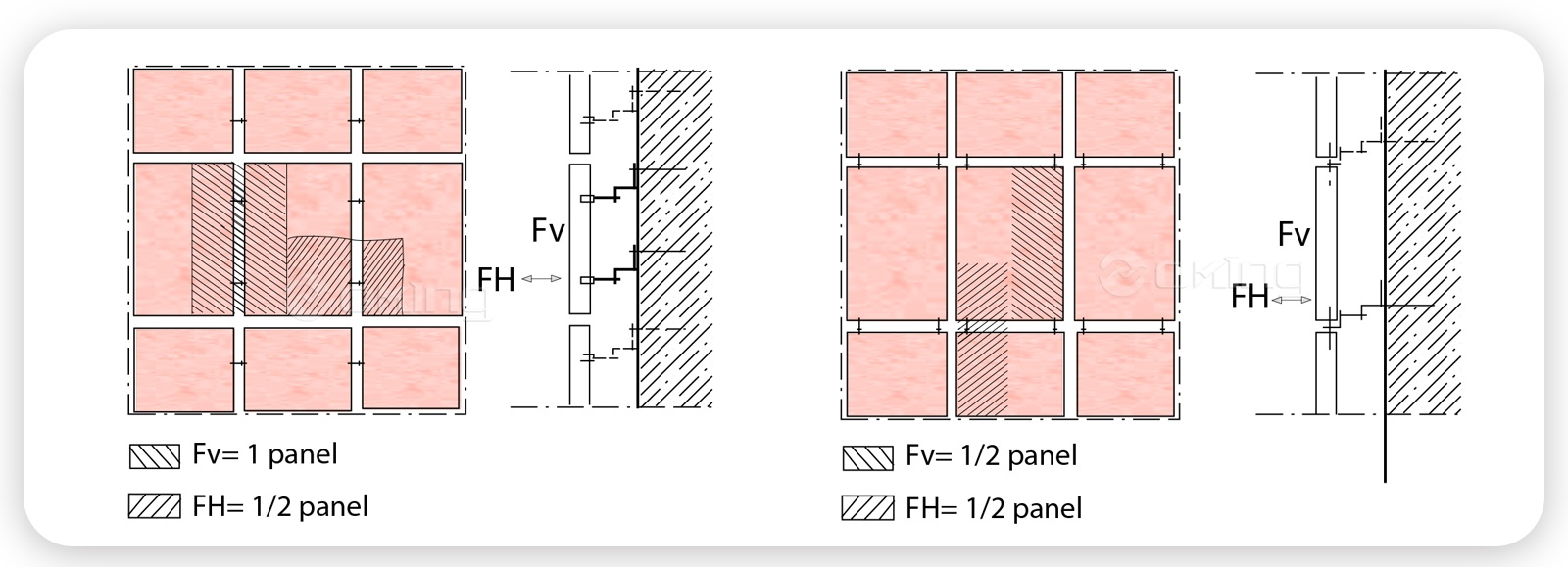

    Montaż na złączach poziomych                                                                                                Montaż na złączach pionowych

    ●Aplikacja

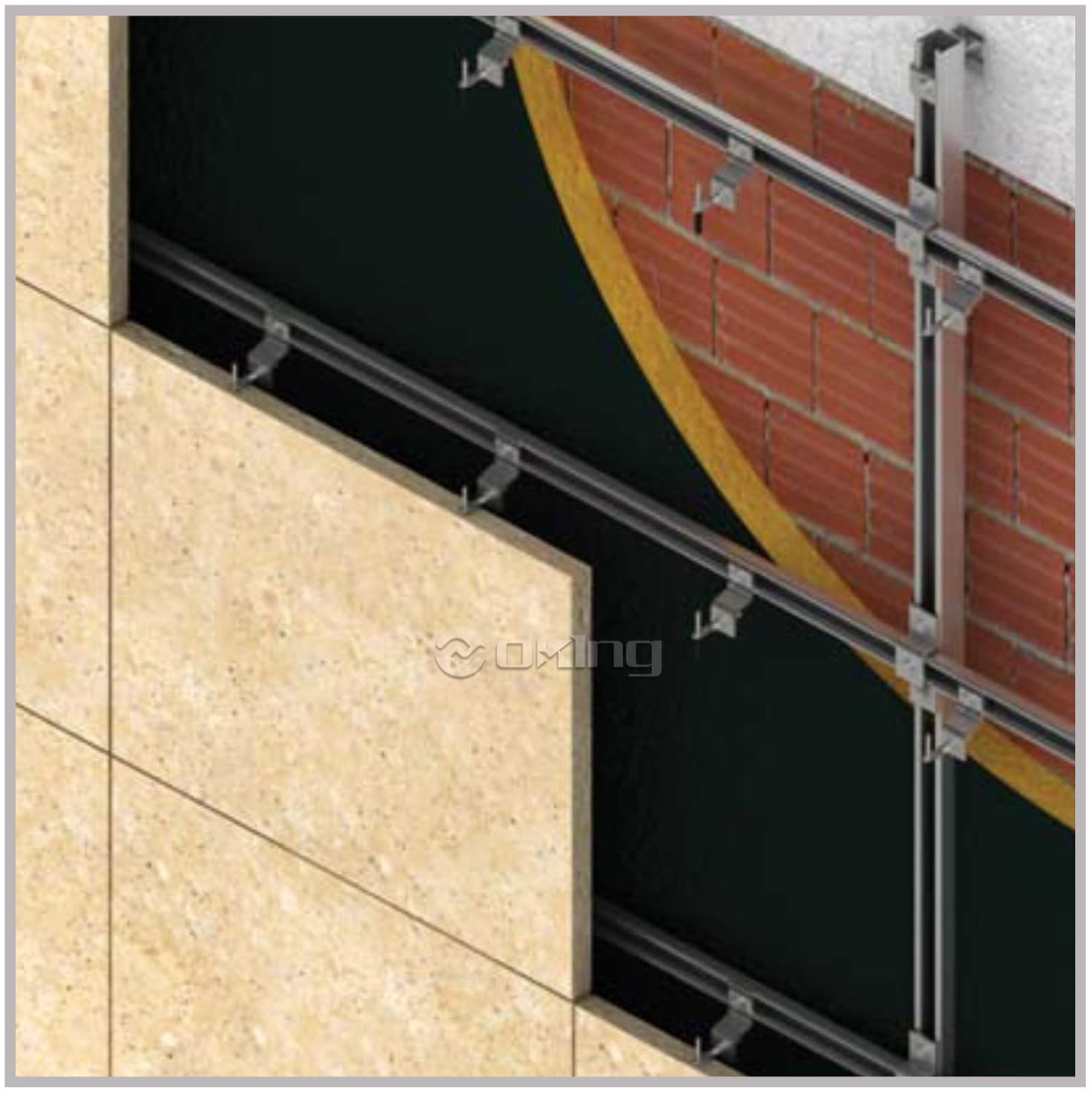

    Przykłady zastosowań kotew śrubowychKotwy mocuje się do ścian nośnych za pomocą śrub rozporowych.

    Aby przymocować kotwy do izolowanych ścian, należy najpierw wyciąć izolację. Po zamocowaniu wycięty element izolacyjny należy włożyć z powrotem, a części izolacyjne należy uszczelnić, aby zapobiec mostkom termicznym.

    Systemy mocowania kotwowego Z to rodzaj mechanicznego systemu kotwiącego używanego do mocowania obiektów do ściany lub innych konstrukcji. Znajdują szerokie zastosowanie w budownictwie, szczególnie przy montażu ścian osłonowych, systemów okładzinowych i innych elementów elewacji.

    System mocowania kotwy Z składa się z szeregu kotew, wsporników i łączników, które współpracują ze sobą, aby zapewnić bezpieczny punkt mocowania instalowanego obiektu. System zazwyczaj obejmuje pionowe i poziome wsporniki w kształcie litery Z, które łączą się ze sobą, tworząc stabilne połączenie.

    Proces montażu polega na przymocowaniu wsporników pionowych do ściany lub konstrukcji za pomocą odpowiednich elementów złącznych, takich jak wkręty lub wkręty. Następnie do instalowanego obiektu mocuje się wsporniki poziome, takie jak panel lub system okładzinowy. Wsporniki poziome zaprojektowano tak, aby blokowały się ze wspornikami pionowymi, tworząc bezpieczne i niezawodne połączenie.

    Systemy mocowania kotew Z oferują szereg korzyści w zastosowaniach budowlanych. Zapewniają mocną i trwałą metodę mocowania, która jest w stanie wytrzymać obciążenia wiatrem, siły sejsmiczne i inne siły zewnętrzne. Blokująca konstrukcja wsporników zapewnia stabilność i zapobiega przesuwaniu się lub odrywaniu obiektu od ściany.
