Dostosowana kotwa Z ze stali nierdzewnej

● Materiał: stal nierdzewna 1.4301 [A2) i 1.4401 [A4] ● Powyższa tabela została przygotowana na podstawie wyników testów LGA ● Podane obciążenia są charakterystycznymi obciążeniami rezystancyjnymi ● Śruby są dostarczane osobno ● Maksymalne ciśnienie wiatru: 350 N ● Wyniki testów są dostępne na zamówienie

Uzyskaj wycenę

Niestandardowe kotwienie elewacji

Dostosowana kotwa Z ze stali nierdzewnej do systemów elewacyjnych ze stali nierdzewnej

Geometria profilu Z | Pełna kompatybilność ze stali nierdzewnej | Zaprojektowane do metalowych paneli elewacyjnych

AISI 304 / 316L Profil Z 2,0-8,0 mm Nośność znamionowa 8-25 kN Pełny system ze stali nierdzewnej

⌘

System kotew Z

Profil niestandardowy · Fasada w całości ze stali nierdzewnej

◈

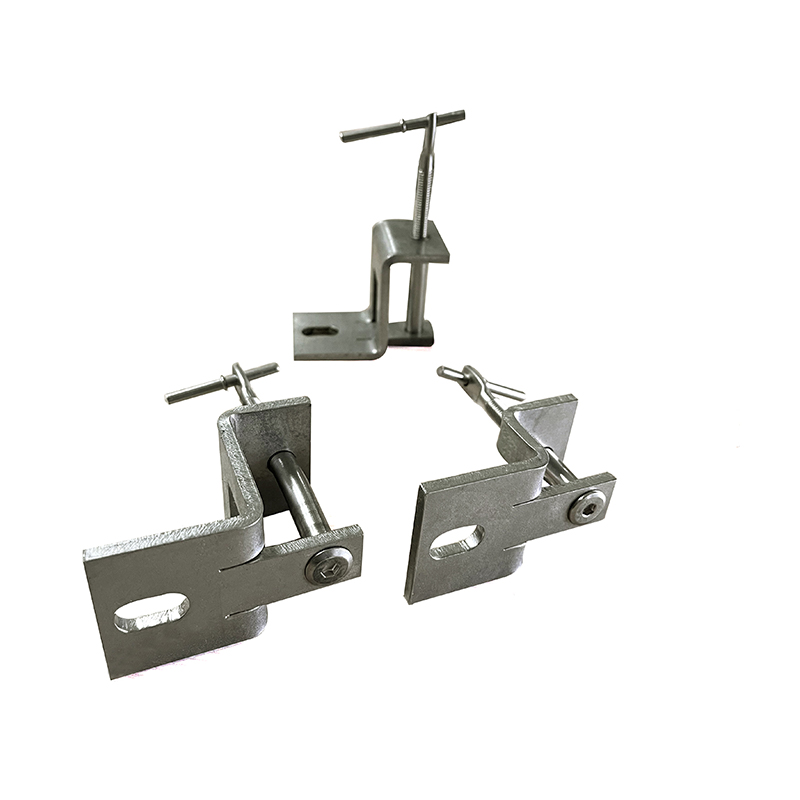

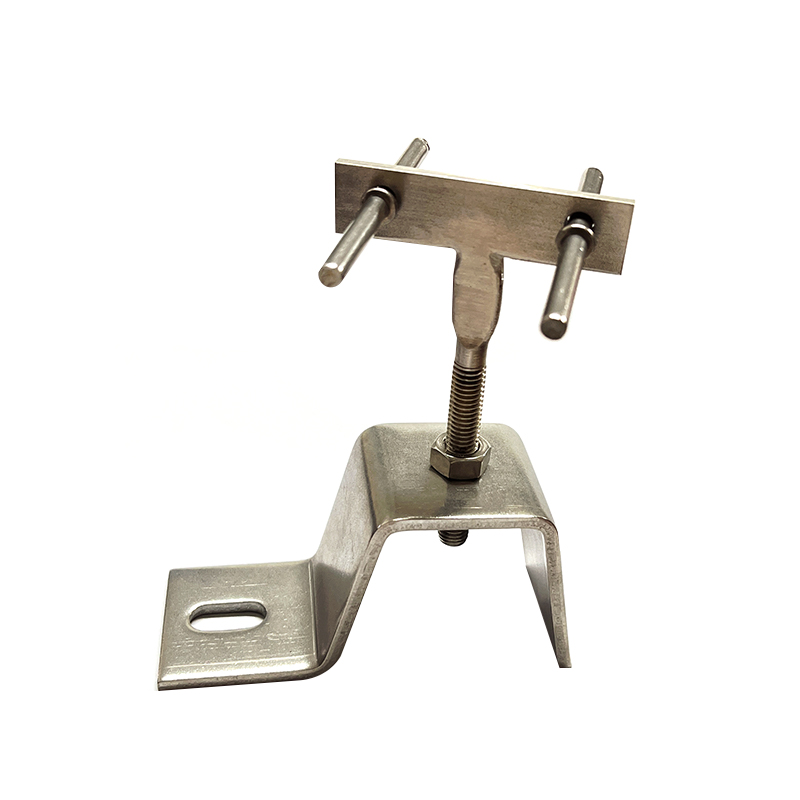

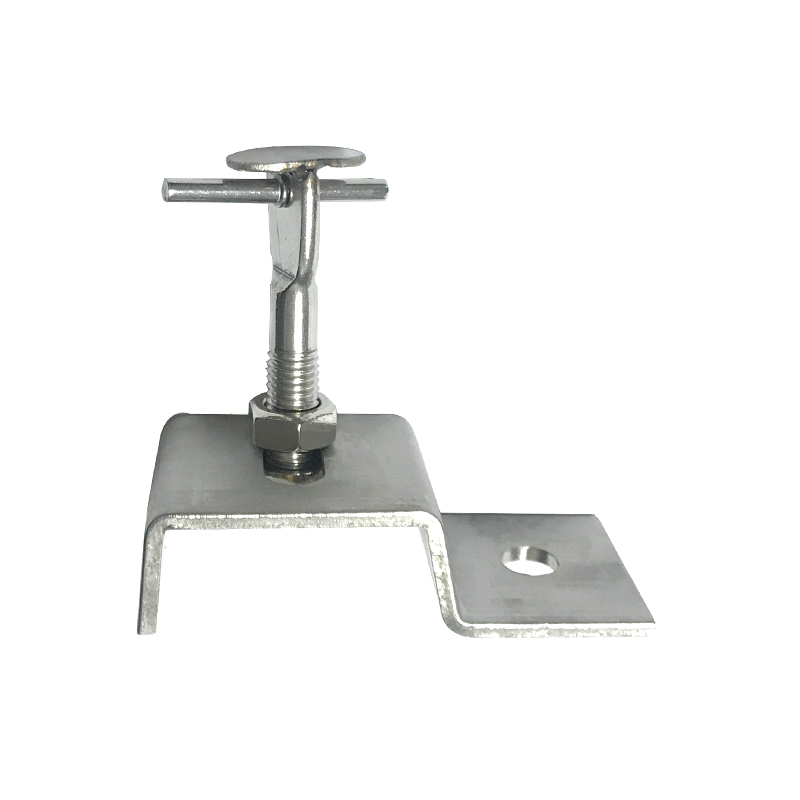

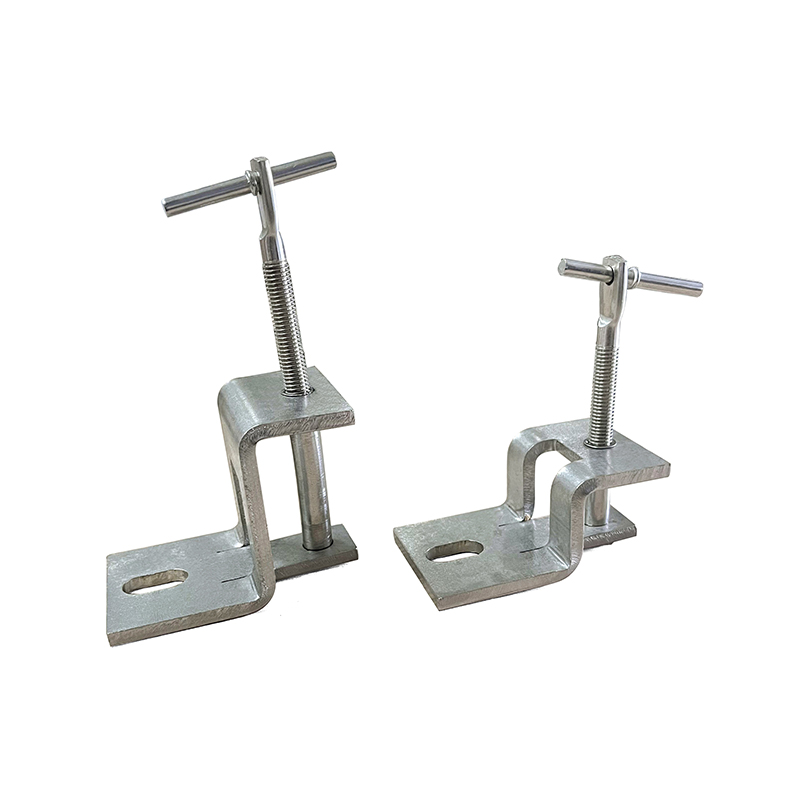

Dostosowana kotwa Z ze stali nierdzewnej to specjalnie zaprojektowany element wsporczy przeznaczony do systemów elewacyjnych wykonanych w całości ze stali nierdzewnej. Geometria profilu Z zapewnia możliwość montażu z przesunięciem, umożliwiając umieszczenie paneli elewacyjnych w kontrolowanej odległości od podłoża budynku przy jednoczesnym zachowaniu integralności strukturalnej. Kotwa jest wykonana ze stali nierdzewnej AISI 304 lub 316L, co zapewnia pełną kompatybilność materiałową z panelami elewacyjnymi, ramami pomocniczymi i elementami złącznymi ze stali nierdzewnej – całkowicie eliminując ryzyko korozji galwanicznej. Kształt Z zawiera środnik wzmacniający, który jest odporny na siły zginające i skręcające powodowane przez obciążenia wiatrem i obciążenia własne panelu. Dostosowanie obejmuje długość nóg, grubość materiału, układ otworów i wykończenie powierzchni (polerowane, satynowane lub piaskowane), aby dopasować je do konkretnych projektów elewacji. Kotwa została zaprojektowana do zastosowań z ukrytym lub częściowo ukrytym mocowaniem, gdzie wymagana jest estetyczna czystość i długoterminowa odporność na korozję.

Podstawowe zalety

Pełna kompatybilność systemu

Ten sam gatunek stali nierdzewnej, co panele elewacyjne i rama pomocnicza, eliminuje korozję galwaniczną. Nie są wymagane podkładki izolacyjne, co zmniejsza liczbę komponentów i złożoność instalacji.

Dostosowana geometria Z

Długość nóg, głębokość środnika i grubość materiału dostosowane do konkretnych ciężarów paneli i obliczeń obciążenia wiatrem. Nadaje się do izolacji o grubości do 300 mm.

Odporność na korozję

Gatunek 316L zapewnia wzmocnioną molibdenem ochronę przed korozją wżerową i szczelinową. Nadaje się do środowisk przybrzeżnych, morskich i miejskich o dużym zanieczyszczeniu.

Regulowane mocowanie

Szczelinowe otwory na obu nogach umożliwiają regulację w poziomie i pionie w zakresie ±12 mm. Umożliwia korekcję w terenie nierówności podłoża bez niestandardowej obróbki.

Charakterystyka techniczna

Geometria profilu

Kształt Z ze wzmocnionym środnikiem, długości nóg 80-300 mm, głębokość środnika 40-150 mm

Grubość materiału

2,0 mm · 3,0 mm · 4,0 mm · 5,0 mm · 6,0 mm · 8,0 mm

Klasa stali nierdzewnej

AISI 304 (1.4301) · AISI 316L (1.4404) · Duplex 2205 (na zamówienie)

Wykończenie powierzchni

Satynowany (Ra 0,5-1,0 µm) · Polerowany (Ra ≤ 0,2 µm) · Śrutowany · Trawiony pasywowany

Nośność

8 kN · 15 kN · 20 kN · 25 kN (w oparciu o grubość i geometrię)

Naprawianie dziur

Szczelinowe lub okrągłe · M8-M16 · Dostępne niestandardowe wzory otworów

Scenariusze zastosowań

▸ Systemy fasadowe wykonane w całości ze stali nierdzewnej, obejmujące panele ze stali nierdzewnej, siatkę, żaluzje i okładziny przeciwdeszczowe

▸ Wysokie budynki komercyjne i mieszkalne wymagające kotwienia elewacji bez korozji

▸ Konstrukcje przybrzeżne i morskie, w których wymagana jest odporność na mgłę solną

▸ Projekty charakterystycznych obiektów architektonicznych z odsłoniętymi elementami konstrukcyjnymi ze stali nierdzewnej

▸ Obiekty przetwórstwa spożywczego i farmaceutycznego wymagające powierzchni sanitarnych, wolnych od korozji

▸ Projekty renowacji dopasowane do istniejących systemów elewacyjnych ze stali nierdzewnej

◪

Systemy elewacyjne ze stali nierdzewnej

Pełna kompatybilność systemu

Uwagi projektowe i inżynieryjne

Kryteria doboru materiału Gatunek 304 do zastosowań miejskich i wewnętrznych. 316L w promieniu 5 km od linii brzegowej lub stref przemysłowych. Duplex 2205 do ekstremalnego narażenia chemicznego.

Wymagania spawalnicze Jeśli wymagane jest spawanie w terenie, użyj odpowiedniego spoiwa (ER308L dla 304, ER316L dla 316L). Wytrawianie i pasywacja po spawaniu w celu przywrócenia odporności na korozję.

Testowanie obciążenia Zalecane testowanie prototypów w przypadku niestandardowych geometrii. Testy na rozciąganie i ścinanie zgodnie z ASTM E488 na reprezentatywnej próbce.

Ochrona powierzchni Nałóż folię ochronną na polerowane lub satynowe wykończenia podczas transportu i montażu. Usuń po zakończeniu sąsiadujących prac.

Często zadawane pytania

◈ Dlaczego warto wybrać kotwę Z ze stali nierdzewnej zamiast ocynkowanych lub aluminiowych alternatyw dla fasad ze stali nierdzewnej?

Kotwa Z pasuje do tego samego gatunku stali nierdzewnej, co panele elewacyjne i rama pomocnicza, eliminując korozję galwaniczną powstającą w wyniku kontaktu różnych metali. Dzięki temu cały system elewacyjny ma stałą odporność na korozję, rozszerzalność cieplną i estetyczny wygląd. Eliminuje także potrzebę stosowania podkładek izolacyjnych lub barier, upraszczając instalację i zmniejszając wymagania konserwacyjne w całym cyklu życia budynku.

◈ Jakie opcje dostosowywania są dostępne dla geometrii kotwy Z?

Pełna personalizacja obejmuje długość nóg (80–300 mm), głębokość środnika (40–150 mm), grubość materiału (2,0–8,0 mm), układ otworów (okrągłe lub szczelinowe, M8–M16), promień narożnika i wzmocnienia klinów. Jiangsu Aozheng Metal Products Co., Ltd. pracuje na podstawie rysunków projektowych, aby wyprodukować kotwy pasujące do konkretnych projektów elewacji i obliczeń konstrukcyjnych. Dostępne są również niestandardowe wykończenia powierzchni, w tym polerowane, satynowe, piaskowane i kolorowe powłoki PVD.

◈ Jak kotwa Z radzi sobie z ruchami termicznymi w elewacjach ze stali nierdzewnej?

Kotwa posiada szczelinowe otwory, które umożliwiają rozszerzanie i kurczenie się płyt elewacyjnych pod wpływem ciepła, bez przenoszenia naprężeń na podłoże. Geometria Z zapewnia elastyczność w kierunku poza płaszczyzną, przy jednoczesnym zachowaniu pionowego i poziomego przenoszenia obciążenia. W przypadku długich ciągów fasadowych (przekraczających 30 m) w projekcie systemu uwzględnia się złącza dylatacyjne, a kotwy rozmieszczone są tak, aby umożliwić ruch w kierunku stałych punktów.

◈ Jaki jest typowy czas realizacji niestandardowych kotew Z?

Standardowe kotwy niestandardowe są zwykle produkowane w ciągu 15-20 dni roboczych po ostatecznym zatwierdzeniu rysunku. Pilne projekty można przyspieszyć. Jiangsu Aozheng Metal Products Co., Ltd. utrzymuje zapasy surowców dla popularnych gatunków (304 i 316L) i grubości, umożliwiając szybką produkcję. Roczne moce produkcyjne przekraczają 2000 ton materiałów budowlanych na eksport do Stanów Zjednoczonych, Niemiec, Australii, Kanady, Korei Południowej i na Bliski Wschód.
