AZZ03 Mocowanie okładzin kamiennych Wspornik Z z nitowaną nakrętką

● Materiał: stal nierdzewna 1.4301 [A2) i 1.4401 [A4] ● Powyższa tabela została przygotowana na podstawie wyników testów LGA ● Podane obciążenia są charakterystycznymi obciążeniami rezystancyjnymi ● Śruby są dostarczane osobno ● Maksymalne ciśnienie wiatru: 350 N ● Wyniki testów są dostępne na zamówienie

Uzyskaj wycenę

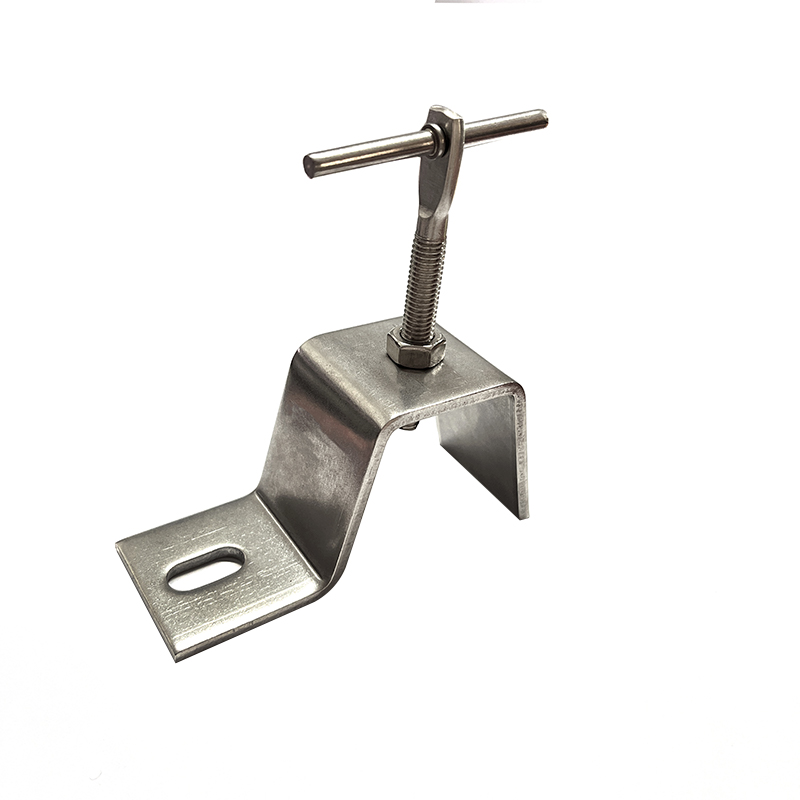

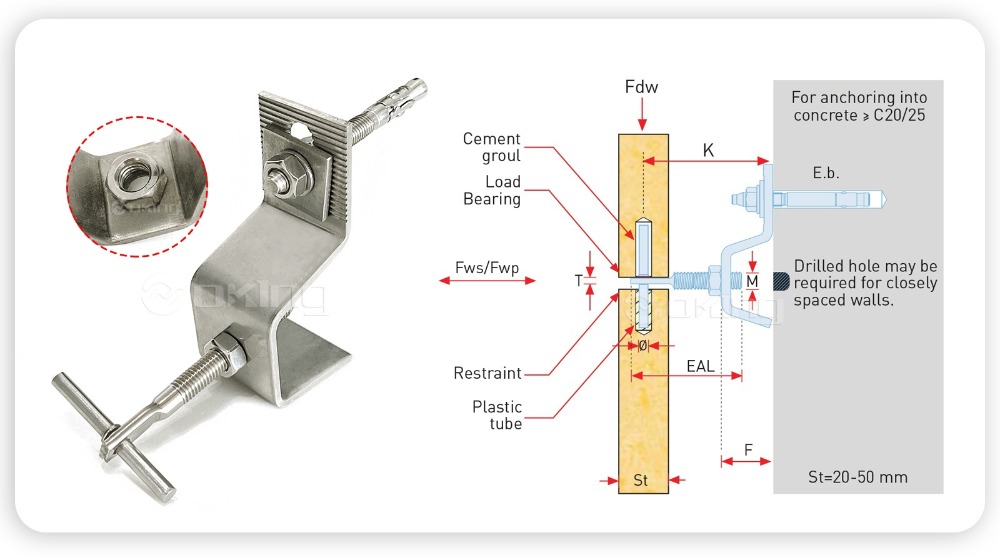

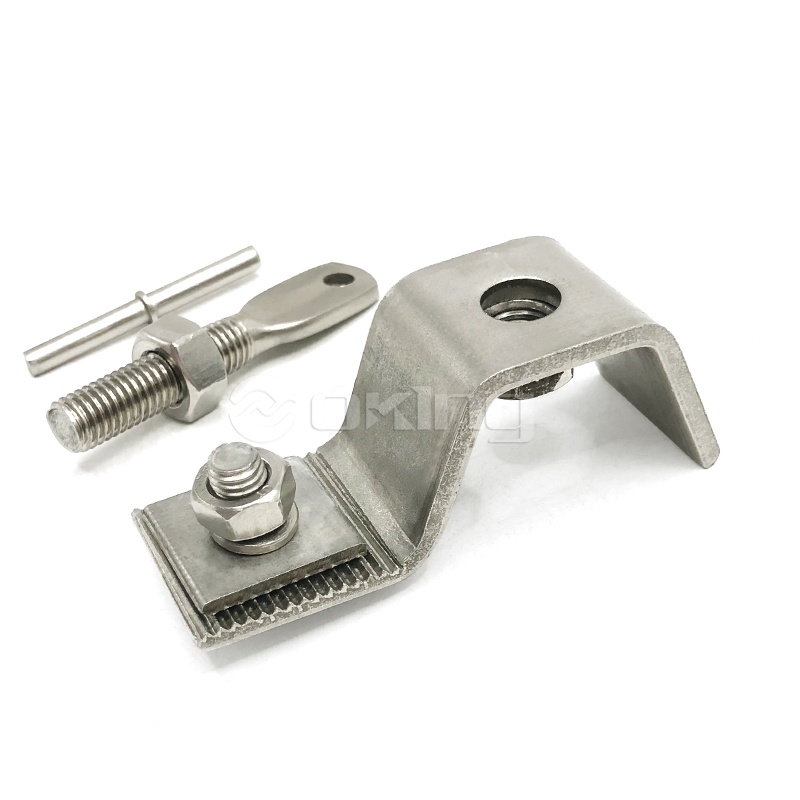

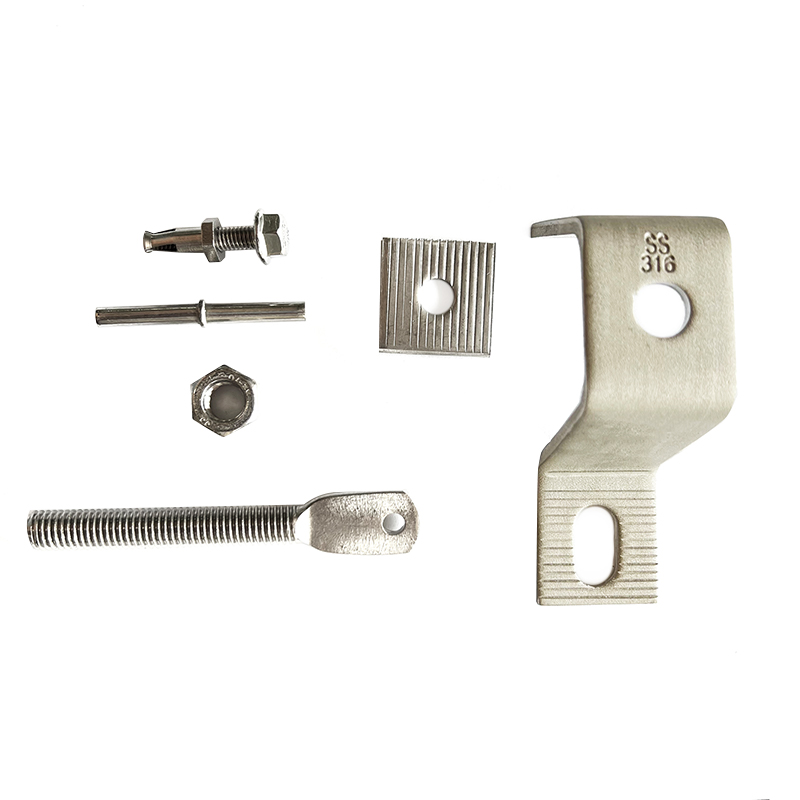

AZZ03 Wspornik Z z nitowaną nakrętką do systemu mocowania do kamienia

●Szczegóły techniczne

Kod produktu	Projekcja	Min. Projekcja	Maks. Projekcja	Martwy Załaduj	Formowanie Rozmiar	Wiatr- Ciśnienie	Wiatr- Ssanie	Ekspansja Rozmiar śruby	Przypnij Średnica	Przym. Ramię Rozmiar metryczny	Przym. Ramię Płaska grubość	Przym. Ramię Długość
Kod produktu	K (mm)	K- (mm)	K (mm)	Fdw (N)	F (mm)	Fwp (N)	Fws (N)	E.b.(mm)	ф (mm)	M (mm)	T (mm)	EL (mm)
AZZ03-452	45	40	60	200	10	312	219	M8x80	5	M10	3.5	60
AZZ03-552	55	50	70		20							60
AZZ03-752	75	60	90		40							70
AZZ03-952	95	80	110		60							70
AZZ03-553	55	45	70	300	20	468	328	M8x80	5	M10	3.5	60
AZZ03-753	75	60	90		40							60
AZZ03-953	85	70	100		60							60
AZZ03-1153	95	80	110		80							60
AZZ03-554	55	45	70	400	10	624	437	M8x80	5	M12	4.5	70
AZ0Z3-754	75	60	90		20							80
AZZ03- 954	95	80	110		40							80
AZZ03-1154	115	100	130		60							80
AZZ03-755	75	60	90	500	20	780	546	M8x80	5	M12	4.5	80
AZZ03-955	95	80	110		40							80
AZZ03-1155	115	100	130		60							80
AZZ03-1355	135	120	150		80							80

Kątownik ze stali nierdzewnej 201 304 316 do mocowania okładzin marmurowych
Występy od 45 do 135 mm
Obciążenia do 800N

Nadaje się do połączeń poziomych i pionowych

Grubość kamienia 20-50 mm

Mocowane do ścian nośnych za pomocą kołków rozporowych i do ceowników za pomocą wkrętów ustalających
Materiał: 1.4571/1.4404/1.4401 (A4/AISI 316) lub 1.4301 (A2/AISI 304)

● Opis kodu produktu
AZZ03 - 45 2 A
AZZ03: Wpisz

45: Projekcja (mm)

2: Martwy ładunek (x10 kg)

O: Kształt

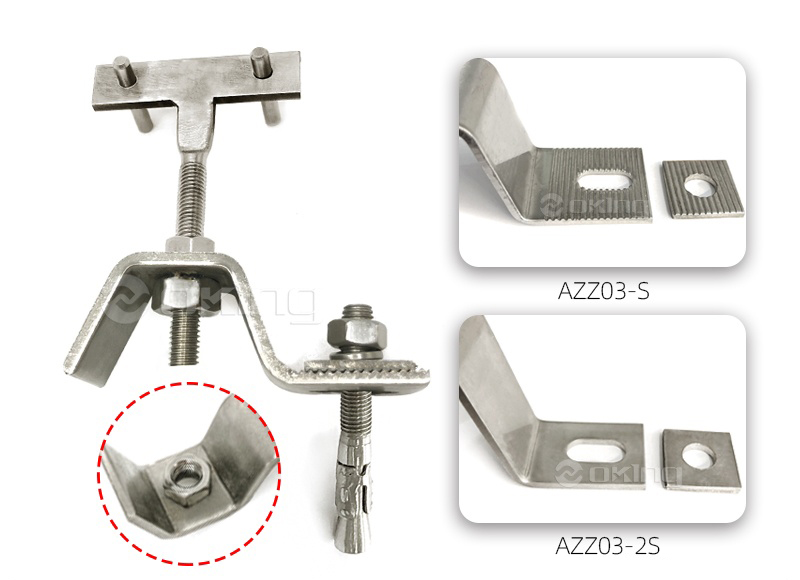

AZZ03-S
Wpisz with riveted nut. Serrated with serrated washer.
AZZ03-2S

Wpisz with riveted nut. Without serrationwith plain washer.

●Instalacja

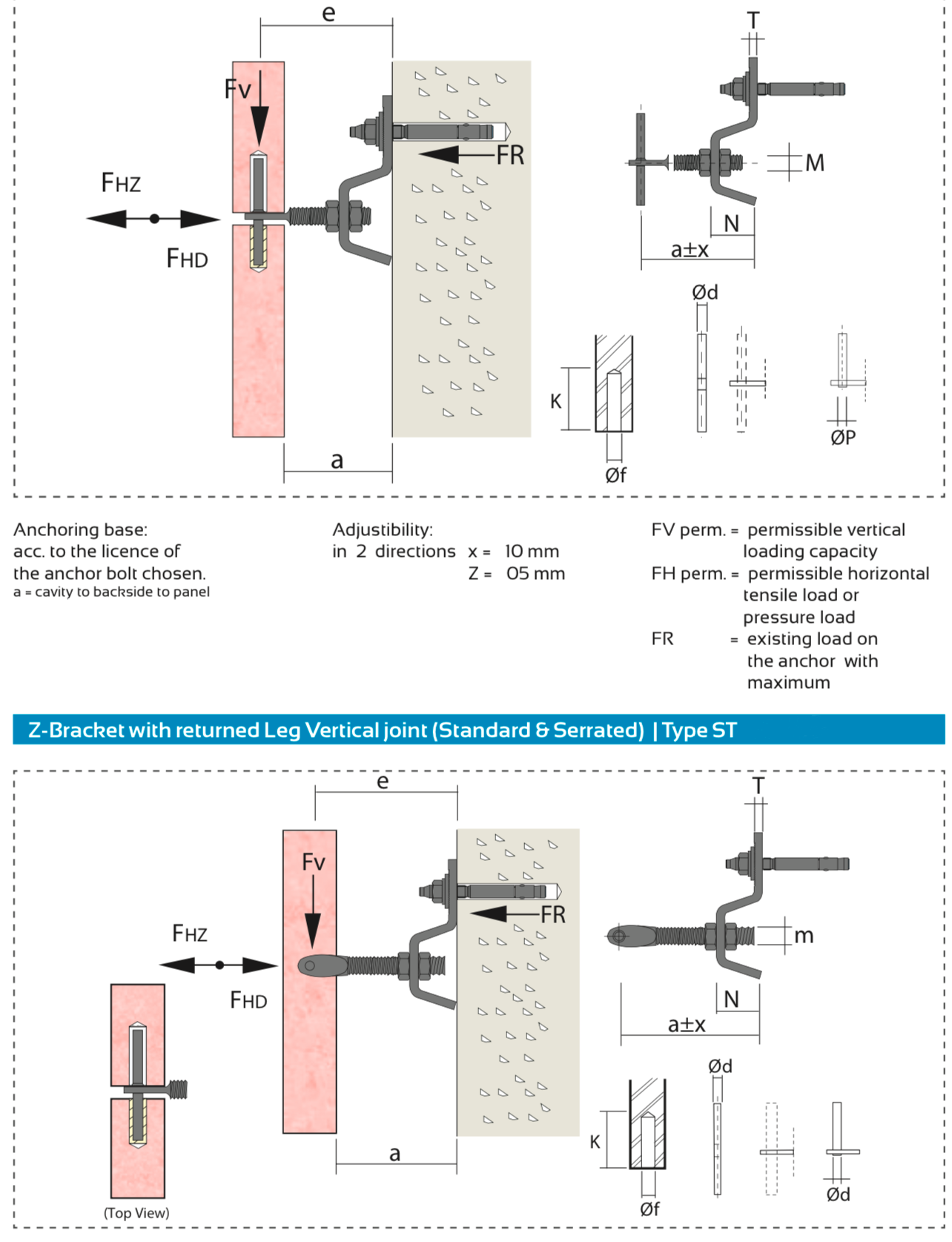

Montaż na złączach poziomych Montaż na złączach pionowych

●Aplikacja

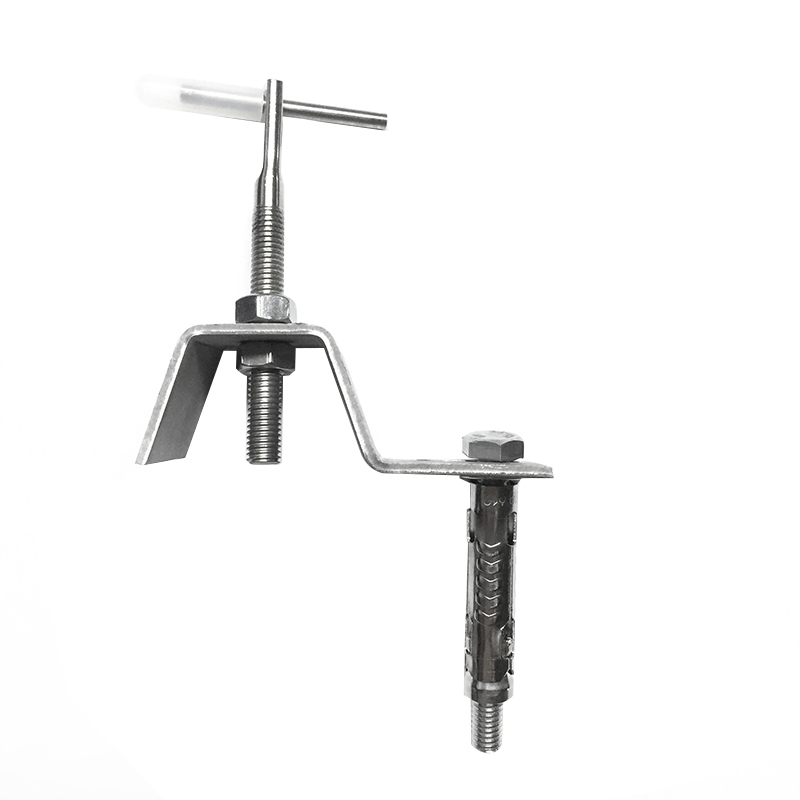

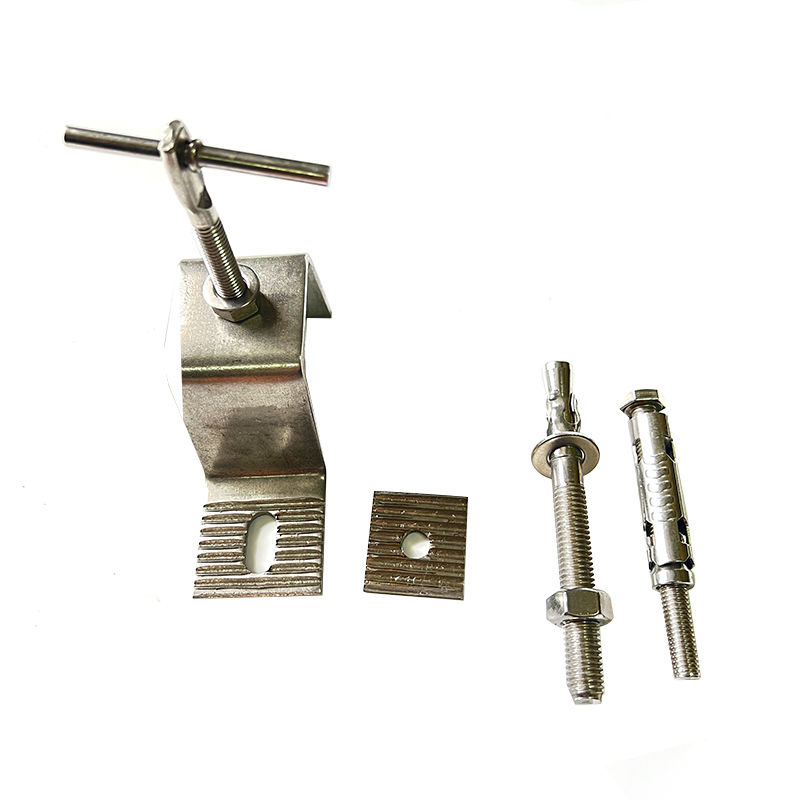

Przykłady zastosowań kotew śrubowychKotwy mocuje się do ścian nośnych za pomocą śrub rozporowych.

Aby przymocować kotwy do izolowanych ścian, należy najpierw wyciąć izolację. Po zamocowaniu wycięty element izolacyjny należy włożyć z powrotem, a części izolacyjne należy uszczelnić, aby zapobiec mostkom termicznym.

Elementy okładzin kamiennych

AZZ03 Mocowanie okładzin kamiennych Wspornik Z z nitowaną nakrętką

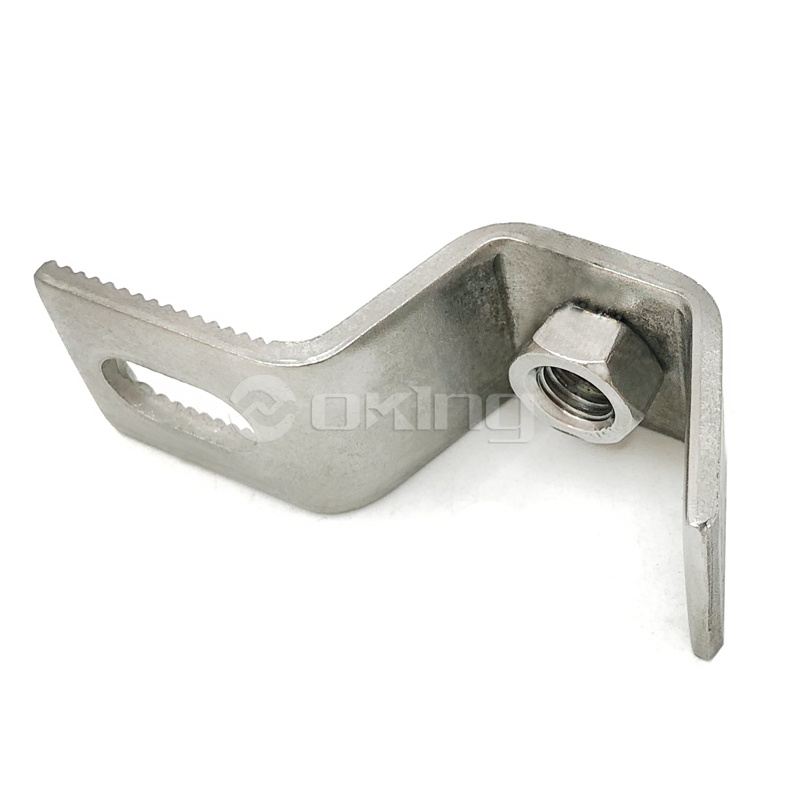

Zintegrowana konstrukcja z nitowaną nakrętką | Geometria profilu Z | Ciężka podpora kamienna

✦

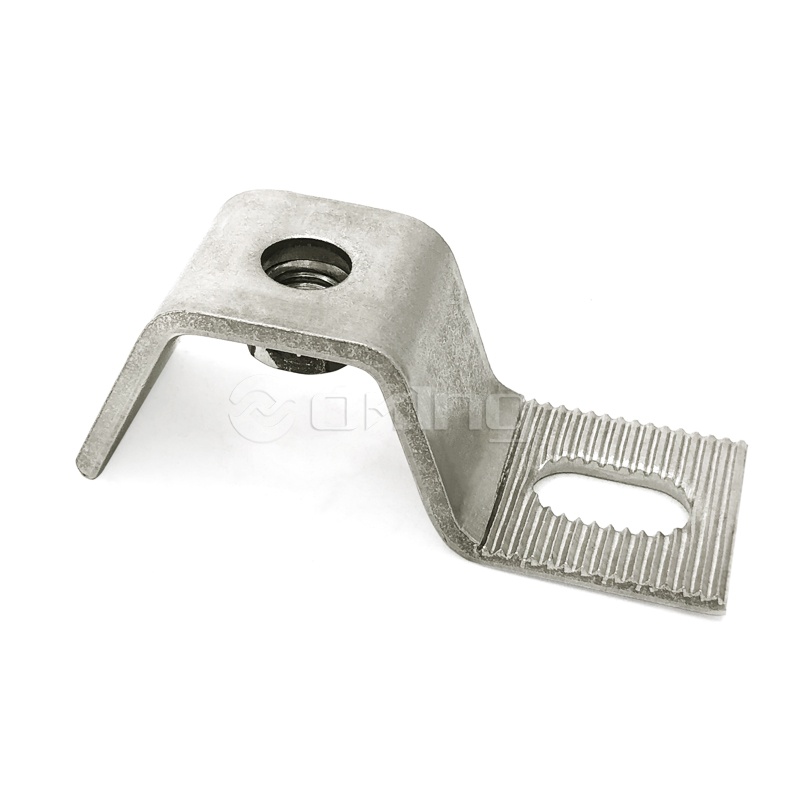

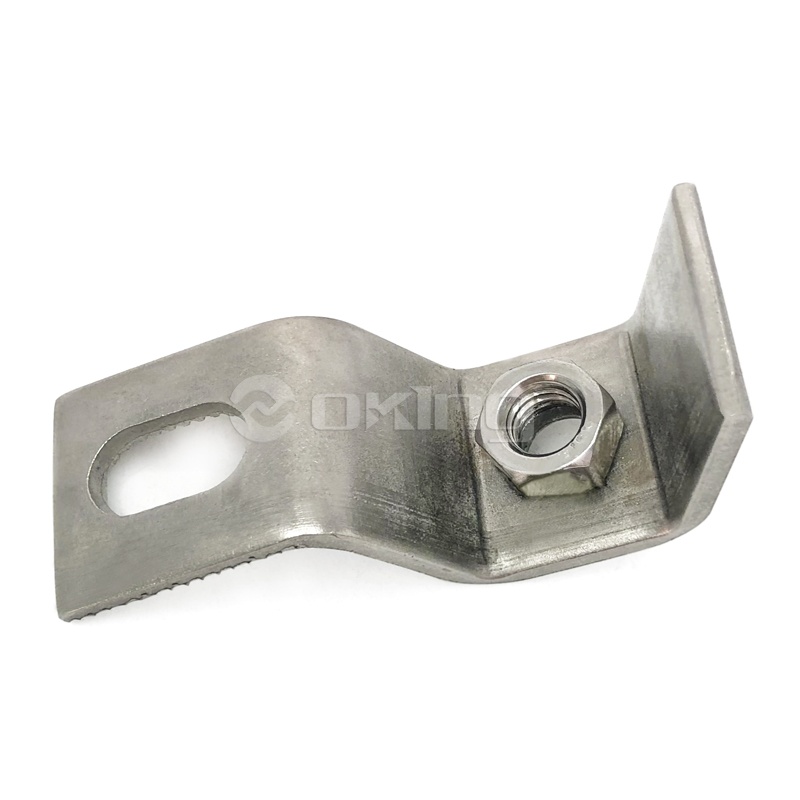

AZZ03 Wspornik Z

Z nitowaną nakrętką · Wstępnie zmontowane

◈

Wspornik Z do mocowania okładzin kamiennych AZZ03 z nitowaną nakrętką to wstępnie zmontowany element wsporczy zaprojektowany specjalnie do ciężkich systemów okładzin kamiennych. Geometria profilu Z zapewnia możliwość montażu z przesunięciem, umożliwiając umieszczenie paneli kamiennych w kontrolowanej odległości od podłoża budynku. Zintegrowana nitowana nakrętka jest fabrycznie zamontowana na wsporniku, co eliminuje potrzebę oddzielnego umieszczania nakrętek podczas instalacji i skraca czas montażu na miejscu. Nitowana nakrętka zapewnia niewypadające połączenie gwintowe dla śrub mocujących panel, zapewniając stałe przyłożenie momentu obrotowego i zapobiegając obracaniu się nakrętki podczas dokręcania. Wspornik wykonany ze stali nierdzewnej AISI 304 lub 316L zapewnia pełną odporność na korozję zarówno w zastosowaniach wewnętrznych, jak i zewnętrznych. Kształt Z zawiera środnik wzmacniający, który jest odporny na siły zginające i skręcające powodowane przez obciążenia wiatrem i obciążenia własne panelu. Wspornik jest dostępny z różnymi długościami nóg i grubościami materiału, aby dostosować się do wymagań konkretnego projektu.

Podstawowe zalety

Zintegrowana nitowana nakrętka Fabrycznie zainstalowana nakrętka eliminuje oddzielne umieszczanie nakrętek podczas instalacji. Skraca czas montażu na miejscu i zapewnia stałe przyłożenie momentu obrotowego.

Bezpieczeństwo wątku przechwytującego Nitowana nakrętka zapobiega obracaniu się podczas dokręcania śruby. Utrzymuje obciążenie zacisku podczas wibracji i cykli termicznych bez luzowania.

Pojemność ciężkich kamieni Wzmocniony profil Z podtrzymuje płyty kamienne do 18 kN na wspornik. Konstrukcja bez klinów zapewnia kompaktowy profil przy jednoczesnym zachowaniu wytrzymałości.

Wstępnie zmontowany delivery Wspornik i nakrętka dostarczane jako całość. Ogranicza obsługę komponentów i eliminuje ryzyko zagubienia elementów złącznych na miejscu.

Charakterystyka produktu

◈ Typ profilu Profil Z ze wzmocnionym środnikiem

◈ Rozmiar nakrętki nitowanej M6 · M8 · M10 · M12 (dostępne rozmiary niestandardowe)

◈ Grubość materiału 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm

◈ Długość nogawki 80 · 100 · 120 · 150 · 200 mm (równe lub nierówne)

◈ Klasa stali nierdzewnej AISI 304 · AISI 316L

◈ Wykończenie powierzchni Satyna · Polerowana · Piaskowana · Marynowana

Odniesienie do nośności

Nitowana nakrętka M8 (wspornik 4 mm)

8,5 kN

Nitowana nakrętka M10 (wspornik 5 mm)

14,0 kN

Nitowana nakrętka M12 (wspornik 6 mm)

18,5 kN

Nitowana nakrętka M10 (316L, 5 mm)

15,5 kN

Scenariusze zastosowań

Elewacje wieżowców z panelami okładzinowymi z marmuru, granitu lub wapienia

Wentylowane systemy osłon przeciwdeszczowych wymagające montażu z przesunięciem w przypadku pustych przestrzeni izolacyjnych

Budynki komercyjne i instytucjonalne z okleiną z kamienia naturalnego

Projekty renowacyjne polegające na wymianie lub modernizacji istniejącej okładziny kamiennej

Architektura przybrzeżna wymagająca zabezpieczenia antykorozyjnego stali nierdzewnej 316L

◊

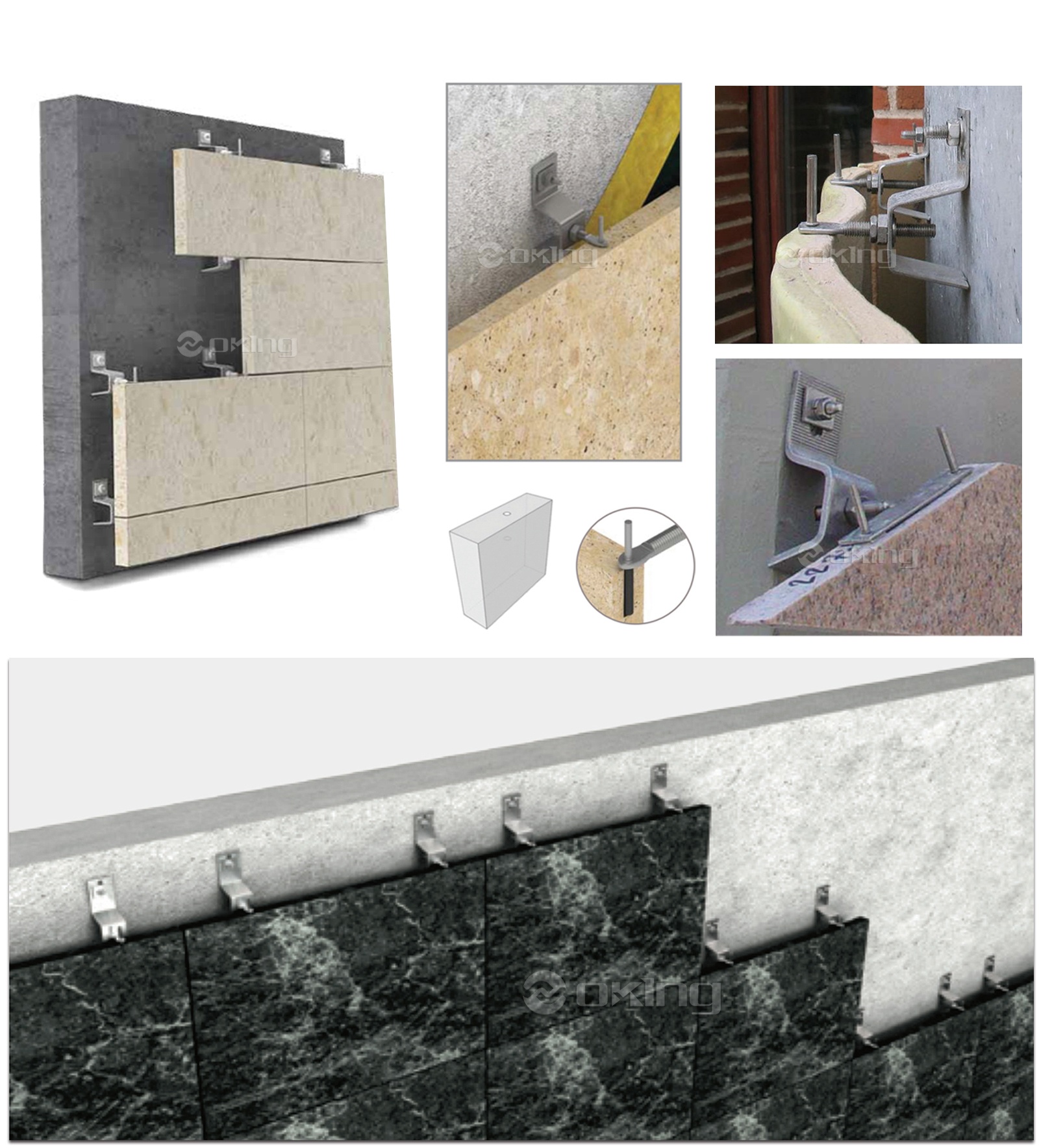

Aplikacja okładziny kamiennej

Marmur · Granit · Wapień

Uwagi dotyczące instalacji i inżynierii

Moment dokręcenia nakrętki nitowanej Maksymalny moment obrotowy dla nakrętki nitowanej: M8 18 Nm, M10 35 Nm, M12 55 Nm. Nie przekraczaj określonego momentu obrotowego, aby uniknąć obrotu nakrętki lub zerwania gwintu.

Interfejs podłoża Mocowanie wspornika do podłoża betonowego lub stalowego za pomocą kotew rozporowych lub śrub przelotowych. Minimalna wytrzymałość podłoża C20/25 do zastosowań betonowych.

Mocowanie panelu Panel kamienny mocowany poprzez nitowaną nakrętkę za pomocą śrub ze stali nierdzewnej. Nałożyć środek przeciwzatarciowy, aby zapobiec zacieraniu się gwintów ze stali nierdzewnej.

Zakwaterowanie termalne Szczelinowe otwory w nodze wspornika zapewniają ruch w każdym kierunku o ±6 mm. W przypadku paneli o wysokości przekraczającej 1800 mm wymagane są dodatkowe dylatacje.

Często zadawane pytania

▸ Jaka jest przewaga nitowanej nakrętki nad standardową nakrętką i podkładką?

Nitowana nakrętka jest trwale przymocowana do wspornika, co eliminuje potrzebę oddzielnego umieszczania nakrętki podczas montażu. Zapobiega to obracaniu się lub opadaniu nakrętki podczas dokręcania śruby, zapewniając równomierne przyłożenie momentu obrotowego. Połączenie nitowe zapewnia również bezpieczniejszy punkt kotwiczenia, który z biegiem czasu jest odporny na poluzowanie spowodowane wibracjami. W przypadku systemów okładzin kamiennych oznacza to poprawę długoterminowego bezpieczeństwa paneli i zmniejszenie wymagań konserwacyjnych.

▸ W jaki sposób nakrętka nitowana jest montowana na wsporniku?

Nitowana nakrętka jest montowana fabrycznie w procesie hydraulicznego nitowania. Korpus nakrętki wkłada się przez precyzyjnie wycięty otwór we wsporniku i odkształca pod kontrolowanym ciśnieniem, tworząc trwałe mechaniczne zamknięcie. Proces ten przeprowadzany jest w zakładzie produkcyjnym Jiangsu Aozheng Metal Products Co., Ltd., co zapewnia stałą jakość i dopasowanie. Nie jest wymagane nitowanie na miejscu.

▸ Jakie ciężary płyt kamiennych wytrzyma AZZ03?

AZZ03 obsługuje płyty kamienne do 18 kN na wspornik, w zależności od rozmiaru nitowanej nakrętki i grubości materiału. Dla typowej płyty granitowej o wymiarach 1200 x 600 x 30 mm i wadze około 60 kg, cztery wsporniki M10 zapewniają współczynnik bezpieczeństwa przekraczający 5,0. Jiangsu Aozheng Metal Products Co., Ltd. zapewnia obliczenia konstrukcyjne i certyfikaty obciążenia dla każdej specyfikacji projektu. Firma dostarczyła wsporniki AZZ03 do projektów elewacji kamiennych w Stanach Zjednoczonych, Niemczech, Australii, Kanadzie i na Bliskim Wschodzie.

▸ Czy wspornik można stosować w przypadku pionowych i poziomych paneli kamiennych?

Tak. Profil Z zapewnia wsparcie w obu orientacjach. W przypadku paneli pionowych wspornik montowany jest bezpośrednio do podłoża. W przypadku poziomych ciągów paneli wspornik można obrócić o 90 stopni lub zastosować z dodatkowymi kątownikami podparcia. Położenie nitowanej nakrętki można dostosować w celu dostosowania do różnych lokalizacji otworów w panelu. Jiangsu Aozheng Metal Products Co., Ltd. oferuje wsparcie inżynieryjne w celu optymalizacji konfiguracji wsporników dla określonych układów paneli.
